Lors de travaux de rénovation dans une vieille maison, ou en ouvrant une boîte de dérivation poussiéreuse, il n’est pas rare de tomber sur une relique du passé : deux fils électriques simplement dénudés, entortillés l’un sur l’autre à la pince, et recouverts d’un bout de ruban adhésif (Chatterton) qui se décolle. C’est ce qu’on appelle une épissure. Si cette technique était la norme au début du XXe siècle, elle est aujourd’hui formellement interdite par la norme NF C 15-100 et constitue un danger mortel pour votre habitation.
Pourquoi ce geste simple de « bricoleur du dimanche » est-il proscrit ? Est-ce juste une histoire de bureaucratie normative ou y a-t-il un réel risque physique ? Le problème de l’épissure réside dans sa tenue dans le temps et sa capacité à gérer l’échauffement. Un contact lâche, une oxydation invisible, et c’est l’arc électrique assuré, départ de feu fréquent dans les combles ou les cloisons. Ce dossier technique vous explique la physique de la connexion électrique et vous présente les seules alternatives légales (Dominos et Wagos) pour sécuriser votre installation.
Ce qu’il faut retenir
- ⛔ L’interdiction formelle : La norme française NF C 15-100 interdit strictement toute connexion par simple torsion des fils. Chaque raccordement doit se faire via un dispositif de connexion mécanique certifié (bornier).
- 🔥 Le risque d’incendie (Effet Joule) : Une épissure crée une « résistance de contact ». Le courant passe mal. Là où ça résiste, ça chauffe. Avec le temps, le cuivre s’oxyde, la résistance augmente, la chaleur fait fondre le scotch, et l’arc électrique jaillit.

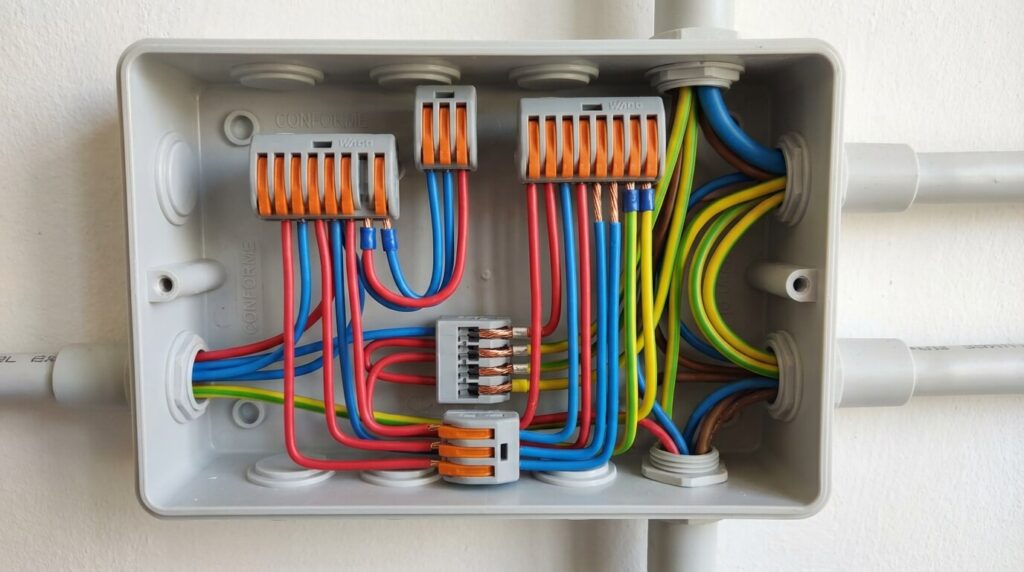

- ✅ La solution moderne (Wago) : La borne à connexion automatique (type Wago) est la référence actuelle. Elle utilise un ressort qui maintient une pression constante sur le fil, garantissant un contact parfait même après 20 ans.
- 📦 L’accessibilité obligatoire : Toute connexion électrique, même bien faite avec un Wago, doit rester accessible. Il est interdit de noyer une connexion dans le plâtre ou derrière une cloison fermée sans boîte de dérivation.
Pourquoi l’épissure finit toujours par brûler ?
Pour comprendre le danger, il faut visualiser ce qui se passe au niveau microscopique.
Quand vous torsadez deux fils de cuivre, le contact ne se fait que sur quelques points. C’est une surface de contact très faible par rapport à la section du fil.
Lorsque le courant (les électrons) traverse ce goulot d’étranglement, il se produit un échauffement localisé. C’est l’effet Joule.
- L’écrouissage : Le cuivre est un métal mou qui durcit et casse quand on le tord. L’épissure fragilise le conducteur.
- La dilatation : Quand le courant passe (vous allumez le four), le fil chauffe et se dilate. Quand vous éteignez, il refroidit et se rétracte. Ces micro-mouvements quotidiens desserrent la torsade.
- L’oxydation : L’air s’infiltre dans le jeu créé. Le cuivre s’oxyde (vert-de-gris). L’oxyde de cuivre est un mauvais conducteur. La résistance augmente encore, la chaleur aussi… jusqu’au point de fusion de l’isolant ou l’étincelle qui enflamme la poussière environnante.
C’est un processus lent et silencieux. Une épissure peut tenir 10 ans et prendre feu la 11ème année. C’est une bombe à retardement.
Comment mettre aux normes une vieille installation ?
Si vous découvrez une épissure chez vous, vous devez la supprimer. Ne vous contentez pas de remettre du scotch neuf !
Cas 1 : Les fils sont assez longs
Coupez la partie torsadée et abîmée des fils. Dénudez proprement sur 11 mm. Insérez les fils dans une borne automatique (Wago) ou un domino à vis.
Avantage du Wago : Le ressort compense les variations de température et les vibrations. La connexion ne se desserre jamais.
Avantage du Domino : Moins cher, mais nécessite de vérifier le serrage des vis régulièrement (impossible si c’est caché). Le Wago est donc techniquement supérieur.
Cas 2 : Les fils sont trop courts
C’est le drame classique : en coupant l’épissure, les fils sont trop courts pour se rejoindre.
N’essayez pas de tirer dessus. Utilisez des manchons à sertir (si vous avez la pince spéciale) ou ajoutez un petit bout de fil (pont) avec deux bornes Wago pour rallonger proprement. Placez le tout dans une boîte de dérivation étanche si c’est dans un grenier ou une cave.
Tableau : Comparatif des méthodes de connexion
| Méthode | Conformité NF C 15-100 | Fiabilité dans le temps | Risque Incendie |
|---|---|---|---|
| Épissure (Torsade + Scotch) | ⛔ INTERDIT | Nulle (Se desserre). | Très Élevé. |
| Soudure à l’étain | ⚠️ Déconseillé (Bâtiment). | Moyenne (Cassant). | Faible (si bien fait). |
| Domino (Sucre) à vis | ✅ Autorisé. | Bonne (Si serrage contrôlé). | Faible. |
| Borne auto (Type Wago) | ✅ Recommandé. | Excellente (Pression ressort). | Quasi nul. |
L’avis de l’expert : Électricien Consuel
« Lors des diagnostics vente ou des visites de conformité Consuel, l’épissure sauvage est l’anomalie n°1 qui entraîne une contre-visite ou une remarque de sécurité. On en trouve souvent cachées dans les faux-plafonds, faites pour alimenter des spots rajoutés à la va-vite. Mon conseil : si vous rénovez, achetez une boîte de 100 bornes à levier (Wago 221). C’est compatible avec les fils souples et rigides, c’est transparent pour vérifier que le fil est bien au fond, et c’est démontable. Ça coûte quelques centimes par connexion, c’est le prix de votre tranquillité d’esprit. »
L’exception de la soudure ?
Certains « anciens » diront qu’une épissure soudée à l’étain et isolée à la gaine thermorétractable est solide.
Techniquement, c’est vrai : la soudure assure la continuité et empêche l’oxydation. En électronique ou automobile, c’est la norme.
Cependant, en électricité bâtiment (230V), c’est déconseillé et rarement pratiqué par les pros pour une raison simple : la rigidité. La soudure rend le fil cassant juste après le point de soudure (point dur). De plus, c’est long à faire (fer à souder sur un escabeau…). La norme préfère les connexions mécaniques démontables et testables. Si vous devez rallonger un fil trop court dans une gaine inaccessible, la soudure est tolérée faute de mieux, mais le Wago reste la solution reine.
Foire Aux Questions (FAQ)
📦 Peut-on noyer une connexion dans le mur ?
Non, jamais ! Une connexion (même Wago) est un point de faiblesse potentiel. La norme impose qu’elle reste accessible pour dépannage ou vérification sans avoir à casser le mur. Elle doit être logée dans une boîte de dérivation munie d’un couvercle démontable (visible ou derrière une trappe de visite). « Enterrer » une connexion dans le plâtre est une faute grave.
🔥 J’ai senti une odeur de poisson pourri, c’est quoi ?
C’est l’odeur caractéristique de l’isolant plastique (PVC ou Bakélite) d’un domino ou d’une épissure qui est en train de fondre ou de charbonner à cause d’un mauvais contact. Si vous sentez cela près d’une prise ou d’un interrupteur, coupez le courant immédiatement au tableau et démontez pour vérifier. Le feu est proche.
🛠️ Peut-on mélanger fil souple et rigide ?
Dans une épissure ou un domino, c’est très difficile (le souple s’écrase mal). Avec une borne automatique à levier (type Wago 221), c’est fait pour ! Vous pouvez connecter sans risque un fil rigide d’arrivée (1.5² ou 2.5²) avec un fil souple de luminaire. C’est la seule façon sûre de marier ces deux types de conducteurs.
