Rendre sa maison intelligente sans casser les murs ni tirer de nouveaux câbles est le rêve de nombreux propriétaires. Dans ce domaine, la marque DiO (Digital Home) s’est imposée comme une référence grâce à ses micro-modules radio (433 MHz) compacts et abordables. Ils permettent de piloter un éclairage à distance via une télécommande, un smartphone (avec la LiteBox) ou d’ajouter un interrupteur sans fil n’importe où (va-et-vient magique).
Cependant, une fois le module sorti de la boîte, on se heurte souvent à la réalité du câblage électrique français. « Où est le neutre ? », « Pourquoi mon ampoule clignote ? », « Comment brancher les fils L et N ? ». Le défi majeur est que la plupart des interrupteurs muraux en France n’ont pas de fil Neutre (le fil bleu), ce qui complique l’installation de certains modules. Ce guide pratique vous détaille les schémas de câblage pour le module DiO 1.0 (le plus courant) et vous explique comment contourner l’absence de neutre pour une installation domotique réussie et sécurisée.
Les points clés à retenir
- ⚡ Sécurité avant tout : Coupez impérativement le courant au disjoncteur général avant de démonter un interrupteur. Vérifiez l’absence de tension avec un vérificateur (VAT) ou un tournevis testeur.
- 🔵 Le problème du Neutre : Les modules DiO classiques (1000W) nécessitent une Phase (Rouge) ET un Neutre (Bleu) pour s’alimenter. Or, derrière votre interrupteur, vous n’avez souvent que la Phase.
- 💡 La solution « Plafonnier » : Si vous n’avez pas de neutre à l’interrupteur, le plus simple est d’installer le module au niveau de l’ampoule (dans le cache du lustre ou le faux-plafond), où le neutre est toujours présent.
- 🕯️ L’effet « Fantôme » : Avec des ampoules LED, un courant résiduel peut faire clignoter la lampe même éteinte. L’installation d’un « Bypass » (condensateur) en parallèle de l’ampoule est souvent nécessaire.

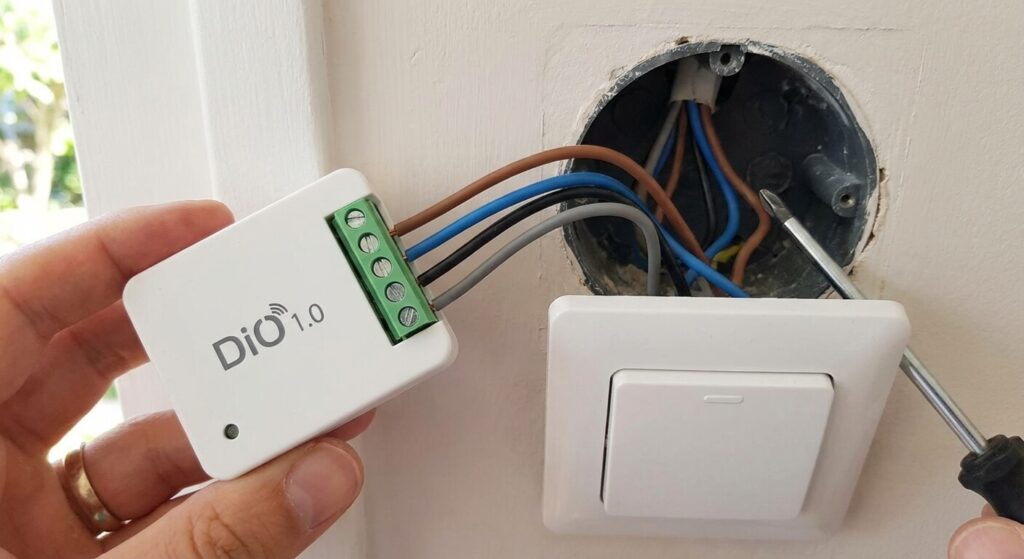

Scénario A : Installation derrière l’interrupteur (Si Neutre présent)
C’est le cas idéal mais rare (sauf rénovation récente ou prise commandée). Vous ouvrez l’interrupteur et vous voyez un fil Rouge (Phase), un fil Orange/Violet (Navette lampe) ET un fil Bleu (Neutre).
- Identifier : Repérez l’arrivée de courant (Phase L) et le départ lampe.
- Câbler l’alimentation du module : Connectez la Phase (Rouge) sur la borne L du module et le Neutre (Bleu) sur la borne N. Le module est maintenant alimenté.
- Câbler la lampe : Connectez le fil qui part vers la lampe sur la sortie du module (souvent notée avec un symbole ~ vague ou une ampoule).
- Connecter l’interrupteur (Optionnel) : Si votre module le permet (certains modèles DiO ne gardent pas l’interrupteur filaire existant et le transforment en émetteur sans fil), reliez l’ancien interrupteur aux bornes de commande (S). Attention : Beaucoup de modules DiO 1.0 basiques condamnent l’interrupteur filaire qui doit être remplacé par un interrupteur plat sans fil DiO collé par-dessus.
Scénario B : Installation au plafonnier (La méthode universelle)
Dans 90% des maisons, il n’y a pas de fil bleu derrière l’interrupteur. La solution est de monter le module là où arrivent tous les fils : au niveau de la lampe (DCL ou domino au plafond).
Le branchement pas à pas :
- Démontez le lustre ou ouvrez la boîte DCL. Vous verrez deux fils qui arrivent du plafond : un Bleu (Neutre) et un fil de couleur (souvent Orange, le retour lampe venant de l’interrupteur).
- Entrée Module :
- Branchez le fil Bleu du plafond sur le N (Entrée) du module.
- Branchez le fil Orange (Retour lampe) sur le L (Entrée) du module. (Attention : ici le L n’est pas une phase permanente, c’est une phase coupée par votre interrupteur mural. Cela signifie que pour que le module marche, votre interrupteur mural doit rester sur « ON » en permanence).
- Sortie Module :
- Branchez les deux fils de votre lustre/ampoule sur les bornes de Sortie du module.
- Utilisation : Laissez votre interrupteur mural allumé. Utilisez désormais la télécommande DiO ou l’interrupteur sans fil DiO pour allumer/éteindre.
Astuce pour garder l’interrupteur mural fonctionnel : Shuntez (reliez ensemble) les fils derrière l’interrupteur mural (Wago) pour que le courant arrive en permanence au plafond, et remplacez l’interrupteur mécanique par un interrupteur sans fil extra-plat DiO. C’est plus propre et plus logique à l’usage.
Gérer les ampoules LED (Le Bypass)
Les modules DiO laissent passer un infime courant de surveillance. Les vieilles ampoules à filament l’ignoraient. Les LED modernes, très sensibles, peuvent rester légèrement allumées (lueur fantôme) ou clignoter toutes les 30 secondes.
Pour corriger cela, DiO vend (souvent inclus) un petit composant carré jaune ou blanc : le Bypass.
Il ne se branche pas sur le module, mais en parallèle de l’ampoule (un fil sur la phase de l’ampoule, un fil sur le neutre de l’ampoule). Il absorbe le courant résiduel et stabilise l’éclairage.
Tableau : Diagnostic des pannes courantes DiO
| Symptôme | Cause probable | Solution |
|---|---|---|
| Le module ne s’allume pas (pas de clic). | Mauvais branchement Phase/Neutre. | Vérifier présence 230V aux bornes L et N. |
| L’ampoule LED scintille ou reste allumée. | Courant de fuite résiduel. | Installer le Bypass aux bornes de la lampe. |
| Portée faible (ne capte pas). | Interférences ou cage de Faraday. | Ne pas enfermer le module dans une boîte métallique. |
| Allumage intempestif. | Interférence radio 433 MHz (Voisin). | Effacer la mémoire du module et ré-appairer. |
L’avis de l’expert : Domoticien
« DiO (protocole Chacon 433MHz) est génial pour le prix et la simplicité, mais il a une limite : il n’y a pas de ‘retour d’état’. Quand vous appuyez sur ‘ON’ sur votre smartphone, le module ne répond pas ‘OK, c’est allumé’. Si le signal radio se perd, l’appli affiche ‘Allumé’ mais la lumière est éteinte. Pour des lumières critiques (extérieur, sécurité), préférez le protocole Zigbee (DiO Connect) ou Wi-Fi. Mais pour ajouter un va-et-vient dans une chambre sans faire de saignées, le DiO 1.0 reste imbattable en rapport qualité/prix/installation. »
L’appairage : La touche finale
Une fois câblé, le module est « idiot ». Il faut lui apprendre qui le commande.
Remettez le courant. Approchez votre télécommande ou interrupteur sans fil.
Appuyez une fois brièvement sur le petit bouton « Connect » du module (la LED clignote).
Appuyez immédiatement sur le bouton « ON » de la télécommande.
La lampe clignote deux fois : c’est associé. Vous pouvez maintenant fermer la boîte d’encastrement ou remonter le lustre.
Foire Aux Questions (FAQ)
📶 Quelle est la portée du signal ?
En champ libre, DiO annonce 50 mètres. Dans une maison avec des murs en briques ou béton, comptez plutôt 15 à 20 mètres. Le signal traverse difficilement les murs en pierre épais ou le béton armé. Si la portée est trop courte, il existe des répéteurs de signal, mais il vaut mieux optimiser l’emplacement du module.
📱 Peut-on utiliser avec Google Home / Alexa ?
Pas directement avec le module seul. Il vous faut une passerelle (Hub) connectée à internet, comme la DiO HomeBox ou la LiteBox. C’est ce boîtier qui fait le pont entre le WiFi de votre box et le signal radio 433MHz des modules. Une fois la box installée, vous pourrez dire « Ok Google, allume le salon ».
🔥 Quelle puissance max ?
Attention à la charge ! Les modules éclairage standard supportent souvent 1000W (incandescent) mais beaucoup moins en LED (souvent 150W ou 200W max) à cause des appels de courant au démarrage des drivers LED. Ne branchez jamais un radiateur ou une prise de courant sur un module éclairage, vous feriez fondre le relais interne.
