Le Delta MS se pose toujours avec la face à excroissances tournée contre le mur, jamais vers la terre : ce sens crée une lame d’air indispensable qui décompresse l’humidité et protège l’étanchéité en dessous. Fixez la nappe au-dessus du revêtement d’imperméabilisation existant, en la faisant dépasser d’au moins 10 centimètres, avec des chevilles ou vis tous les 30 centimètres environ.
Pour la partie haute, mieux vaut visser sans trop serrer et attendre que le remblai se tasse sur plusieurs semaines avant de couper l’excédent et de poser le profilé de finition : une fixation trop rigide dès le départ risque de déchirer la nappe pendant le tassement des terres. Une pose à l’envers, picots contre la terre, fait perdre à la nappe une grande partie de son rôle de protection.
Ce qu’il faut retenir
- 🧱 Le sens des alvéoles est capital : les picots alvéolaires creux doivent être orientés vers le mur de maçonnerie pour créer une lame d’air de coupure.
- 🛡️ Une nappe de protection et non d’étanchéité pure : le Delta MS protège l’enduit bitumeux sous-jacent contre les chocs de pierres lors du remblaiement.
- 📏 Le respect des recouvrements (20 cm) : superposer les lés d’au moins 20 cm dans le sens d’écoulement pour bloquer le passage des terres.
- 🔝 La pose obligatoire du profilé de finition haut : empêche la terre et les graviers de s’infiltrer derrière la nappe depuis la surface.
Quel est le sens des picots et le rôle de la nappe alvéolaire Delta MS ?
La question du sens de pose des alvéoles est la première source de doute chez les autoconstructeurs. Sur un mur de soubassement maçonné classique (parpaings, blocs à bancher ou béton banché) déjà recouvert d’un enduit hydrofuge ou bitumeux, les alvéoles (pointes en relief) doivent être orientées face au mur.
Cette disposition assure trois fonctions techniques indispensables :
- La création d’une lame d’air de désolidarisation : l’espace de 8 mm ménagé par les picots entre le plastique et le mur permet à la maçonnerie de respirer et assure une coupure capillaire continue.
- La protection mécanique de l’enduit bitumeux : la face lisse extérieure reçoit la terre et les cailloux du remblai, empêchant les pierres tranchantes de perforer l’imperméabilisation lors du compactage.
- Le guidage des eaux d’infiltration vers le bas : l’eau qui traverse le remblai glisse sur la face lisse et s’écoule par gravité directement vers le drain routier agricole ou le drain périphérique posé au pied des fondations.
Monter la nappe à l’envers (pointes vers la terre) annule l’effet de lame d’air et risque d’écraser les alvéoles sous la pression de la terre.
Quelles sont les étapes pour réussir la pose du Delta MS sur un mur enterré ?
La mise en œuvre doit suivre un protocole méthodique pour garantir une tenue irréprochable face au tassement naturel des terres de remblai.
Le tableau ci-dessous détaille le matériel nécessaire et les étapes chronologiques de fixation selon les prescriptions techniques :
| Étape du chantier de pose | Opérations à réaliser sur la maçonnerie | Accessoires officiels et points de vigilance |
|---|---|---|
| 1. Préparation du support mural | Nettoyer le mur, araser les bavures de mortier, réaliser une gorge arrondie (solin) au pied de la semelle et appliquer l’enduit bitumeux étanche. | Attendre le séchage complet du bitume avant de poser la membrane plastique. |
| 2. Déroulage et calage de la nappe | Dérouler le rouleau horizontalement en maintenant les picots orientés contre le mur, en descendant jusqu’au pied du drain. | Laisser dépasser la nappe de 10 à 15 cm au-dessus du niveau fini du futur sol extérieur. |

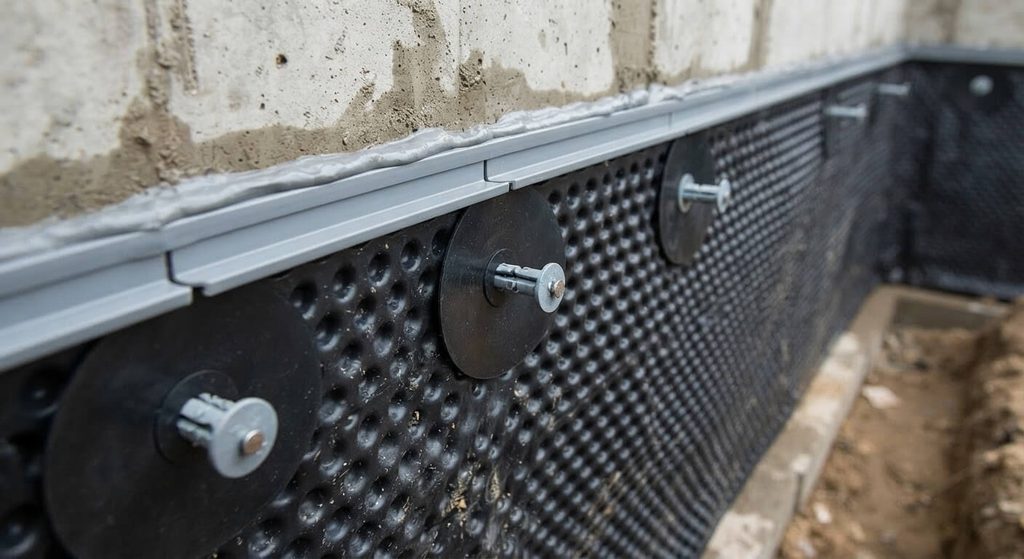

| 3. Fixation mécanique haute | Fixer la membrane sur la maçonnerie tous les 20 à 30 cm uniquement sur la partie supérieure (au-dessus du niveau des terres). | 🥇 Utiliser les boutons de fixation Delta MS + clous ou chevilles à frapper adaptés au parpaing/béton. |
| 4. Jonctions et recouvrements | Chevaucher les lés successifs sur une largeur minimale de 20 cm (soit 3 à 4 rangées d’alvéoles) emboîtées. | Appliquer une bande adhésive étanche (type Delta-Than ou adhésif butyle) au niveau des raccords. |
| 5. Pose du profilé de finition supérieur | Visser la baguette rigide en plastique sur la tête de la nappe au ras du niveau de sol définitif. | 🥇 Profilé de finition Delta MS clipsable qui bloque l’entrée de graviers derrière la nappe. |
Il est strictement déconseillé de clouer ou visser le Delta MS en plein milieu de la partie enterrée du mur : chaque trou de cheville dans la zone remblayée créerait une entrée d’eau directe à travers l’enduit bitumeux.
L’astuce d’un terrassier maçon
« Ne remblayez jamais d’un seul coup avec de gros blocs de terre lourde ! Déposez d’abord une première couche de graviers drainants roulés (calibre 20/40) emballés dans un géotextile au pied du mur autour du drain, puis remblayez par couches successives de 30 cm en compactant légèrement. Cela évite d’arracher les fixations de la nappe par effet de traction vers le bas lors du tassement du sol. »
Pourquoi le profilé de finition supérieur est-il indispensable ?
Le profilé de rive fixé en haut de la nappe assure la pérennité du système de ventilation de la lame d’air.
Sans cette baguette rigide perforée et profilée en forme de Z :
- La terre végétale, les feuilles mortes, le sable et les petits cailloux du jardin tombent par gravité derrière la membrane.
- Ces sédiments s’accumulent entre les picots et finissent par boucher totalement la circulation d’air, retenant l’humidité captive contre le mur porteur.
- La nappe se décolle du mur sous le poids des terres de surface lors des pluies d’automne.
La pose de ce profilé garantit une finition esthétique impeccable tout en préservant le rôle protecteur de la nappe sur plusieurs décennies.
Comment raccorder le bas de la nappe au drain de fondation ?
Au niveau de la semelle de fondation, la gestion du pied de mur conditionne l’évacuation des eaux vers le réseau pluvial.

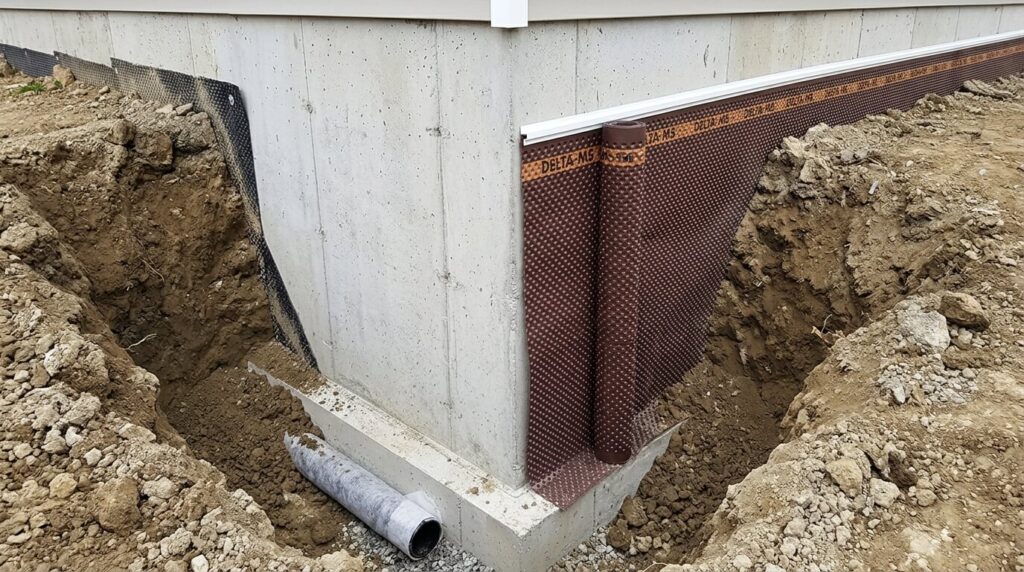

La nappe alvéolaire doit descendre le long du mur jusqu’au niveau du solin maçonné (la gorge arrondie en ciment hydrofuge réalisée à l’angle du mur et de la semelle). Le bas de la feuille vient recouvrir le tuyau de drain routier perforé posé sur son lit de gravier. L’ensemble du drain et du pied de nappe est ensuite enveloppé dans un feutre géotextile non tissé qui joue le rôle de filtre : l’eau traverse le feutre sans entraîner de particules fines de terre ou d’argile, empêchant ainsi le colmatage des fentes du drain d’évacuation.
Quelle différence entre le Delta MS classique et le Delta MS Drain ?
Selon la nature du terrain et la perméabilité du sol, le choix de la référence de nappe doit être adapté aux contraintes hydriques du chantier.
Le Delta MS standard est une nappe alvéolaire simple en plastique noir sans textile : il est conçu pour la protection mécanique des parois et s’utilise sur des sols perméables ou en présence d’un remblai en gravier drainant. Le Delta MS Drain, quant à lui, intègre d’usine un feutre géotextile hydrophile thermocollé sur les alvéoles : cette version se pose avec le géotextile orienté face à la terre, les alvéoles formant des canaux de drainage verticaux protégés des boues. C’est la solution idéale sur les sols argileux ou peu perméables pour filtrer l’eau et soulager la pression hydrostatique sans remblai de gravier spécifique.
Foire Aux Questions (FAQ)
🛡️ Le Delta MS suffit-il à lui seul pour rendre un sous-sol étanche ?
Non. Le Delta MS n’est pas une membrane d’étanchéité au sens normatif du DTU, mais une nappe de protection et de drainage. Il doit être posé obligatoirement en complément d’un enduit bitumeux hydrofuge ou d’un mortier d’imperméabilisation préalablement appliqué directement sur le mur maçonné.
🔨 Peut-on poser le Delta MS dans le sens vertical plutôt qu’horizontal ?
Oui, la pose verticale (lés découpés à la hauteur du mur) est tout à fait possible, particulièrement sur les murs de grande hauteur (plus de 2,50 mètres) où dérouler un rouleau horizontal de 20 mètres devient trop lourd à manipuler. Veillez simplement à respecter un recouvrement latéral de 20 cm entre chaque lé vertical en suivant le sens des vents dominants et de l’écoulement des eaux.
💶 Quel est le prix au mètre carré pour l’achat du matériel Delta MS ?
Le rouleau de nappe Delta MS standard (disponible en hauteurs de 1 m, 1,50 m, 2 m ou 2,40 m pour 20 m de long) coûte généralement entre 2,50 € et 4,50 € TTC le m². Prévoyez un budget d’environ 30 € à 50 € supplémentaires pour l’achat des boîtes de boutons de fixation avec clous et des barres de profilés de finition supérieurs.
