Un problème sur le Chamberlain MotorLift 500 se règle le plus souvent sans remplacer le moteur. Si la porte ne répond pas à la télécommande, vérifiez l’alimentation (la lampe du moteur doit s’allumer), la pile de la télécommande, qui dure environ 5 ans, et que tous les verrous de la porte sont ouverts, puis reprogrammez les télécommandes avec la touche latérale du moteur : un appui d’environ 6 secondes efface tous les codes. Si la porte repart en sens inverse, reprogrammez la force et ajustez les fins de course. Si le moteur ronfle brièvement puis s’arrête, un ressort de porte est probablement cassé : n’y touchez pas et faites appel à un professionnel. Ce modèle n’est plus fabriqué : le kit ONE 600 le remplace, avec un rail neuf.
Infos à retenir
- 🛑 L’inversion de course liée à la sécurité d’effort : des roulettes grippées font forcer le moteur, qui interprète la résistance comme un obstacle.
- ⚙️ La couronne crantée en nylon comme pièce fusible : ce pignon blanc interne s’use au bout de dix ans et laisse le moteur tourner dans le vide.
- 💡 Le code d’erreur par clignotement de l’ampoule : le nombre de flashs lumineux au tableau de bord cible directement le composant fautif.
- 🔧 L’équilibrage de la porte avant toute chose : une porte mal réglée à la main détruit la motorisation prématurément.
Comment fonctionne la boucle de sécurité du MotorLift 500 ?
Pour éviter d’endommager la carrosserie d’une voiture ou de blesser un enfant traversant sous le panneau, l’appareil intègre un limiteur de couple électronique :
Le boîtier de commande surveille en continu la vitesse de rotation de l’arbre moteur grâce à un disque optique à fentes (le capteur tachymétrique à cellule photoélectrique). Dès que la motorisation rencontre une résistance anormale — qu’il s’agisse d’un objet sous la porte, d’un point dur mécanique dans les rails de guidage latéraux ou de roulettes désaxées —, la rotation ralentit brutalement.
La carte mère compare cette décélération au réglage des potentiomètres d’effort situés sur le flanc du carter. Si le seuil calibré est franchi, le processeur coupe instantanément l’alimentation du transformateur 24 V, puis inverse la polarité du moteur pendant deux secondes pour remonter le panneau d’environ trente centimètres et libérer l’obstacle.
Le conseil d’un installateur d’automatismes de fermeture
« Ne touchez jamais aux vis de réglage de force du MotorLift sans avoir débrayé la porte au préalable. Tirez sur le cordon rouge pour désolidariser le chariot de la chaîne et levez votre porte manuellement à mi-hauteur. Si vous devez forcer comme un forcené ou si la porte retombe lourdement au sol dès que vous la lâchez, vos ressorts de compensation sont détendus ou cassés. Un moteur de garage n’est pas conçu pour soulever un poids mort de quatre-vingts kilos : il doit simplement accompagner une porte parfaitement équilibrée. »

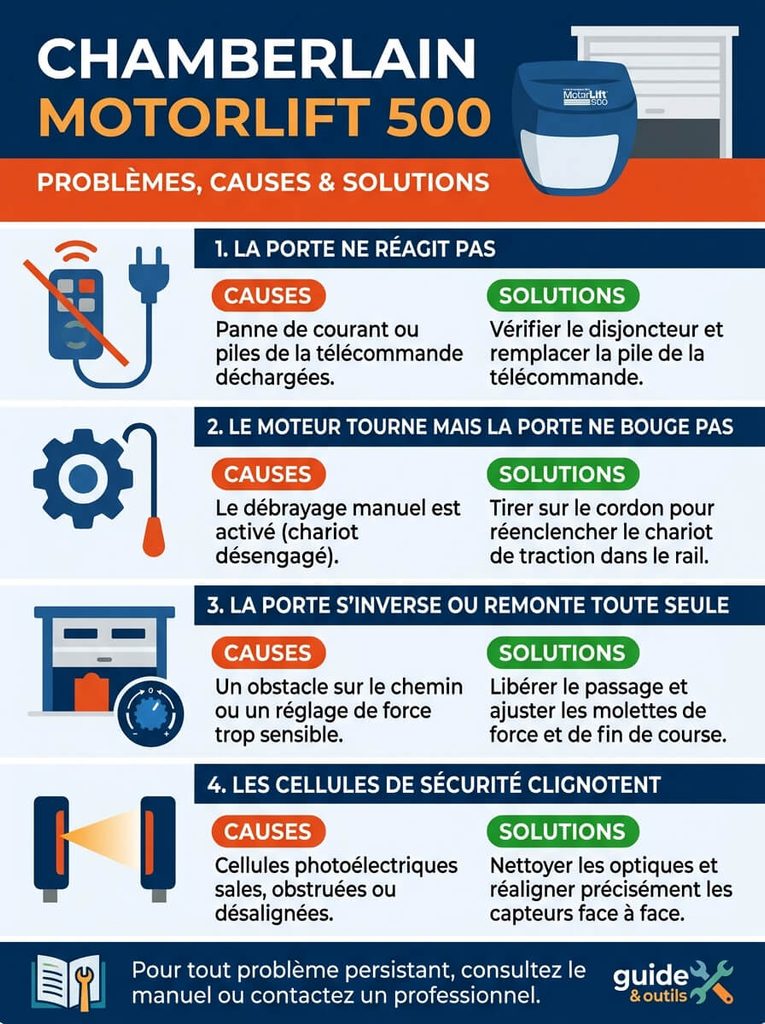

Symptômes de panne, voyants clignotants et solutions pour le Chamberlain MotorLift 500 : le diagnostic rapide
Pour cibler l’organe défaillant sans démonter l’ensemble du châssis au plafond, comparez les réactions de votre installation :
| Comportement observé lors de la manœuvre | Origine matérielle la plus probable | Action d’atelier recommandée |
|---|---|---|
| Le moteur grogne et tourne, la chaîne ne bouge pas du tout | 🔴 Pignon d’entraînement interne en nylon usé (dents rabotées) ou chaîne déraillée. | Ouvrir le capot pour inspecter la couronne blanche ; remplacer le kit pignon/engrenage Chamberlain (environ 25 € à 40 €). |
| La porte descend, touche le sol puis remonte immédiatement | Fin de course basse trop basse : le sol force sur le bas de porte et active l’anti-écrasement. | Tourner la vis de fin de course de descente (flèche vers le bas) dans le sens inverse des aiguilles d’une montre de deux tours. |
| L’ampoule clignote 4 fois d’affilée après une tentative | Cellules de sécurité infrarouges (si installées) désalignées, masquées ou faisceau coupé. | Nettoyer les lentilles en plastique des deux capteurs au bas des montants ; réaligner les diodes face à face. |
| Le moteur démarre, avance de 20 cm puis s’arrête sans bruit | Sécurité de force trop basse ou point dur dans les rails de coulissement de la porte. | Augmenter d’un huitième de tour le potentiomètre de force (FORCE) et lubrifier les galets au spray silicone. |
Le constat mécanique met en évidence une règle de maintenance éprouvée : un arrêt suivi d’un retour automatique vers le haut pointe presque systématiquement vers un problème de calibration de fin de course basse plutôt que vers une panne électronique de la carte mère.
La méthode étape par étape pour régler les fins de course et la force de poussée
Après plusieurs années d’utilisation, le tassement des joints d’étanchéité en caoutchouc au sol réclame un recalibrage minutieux :

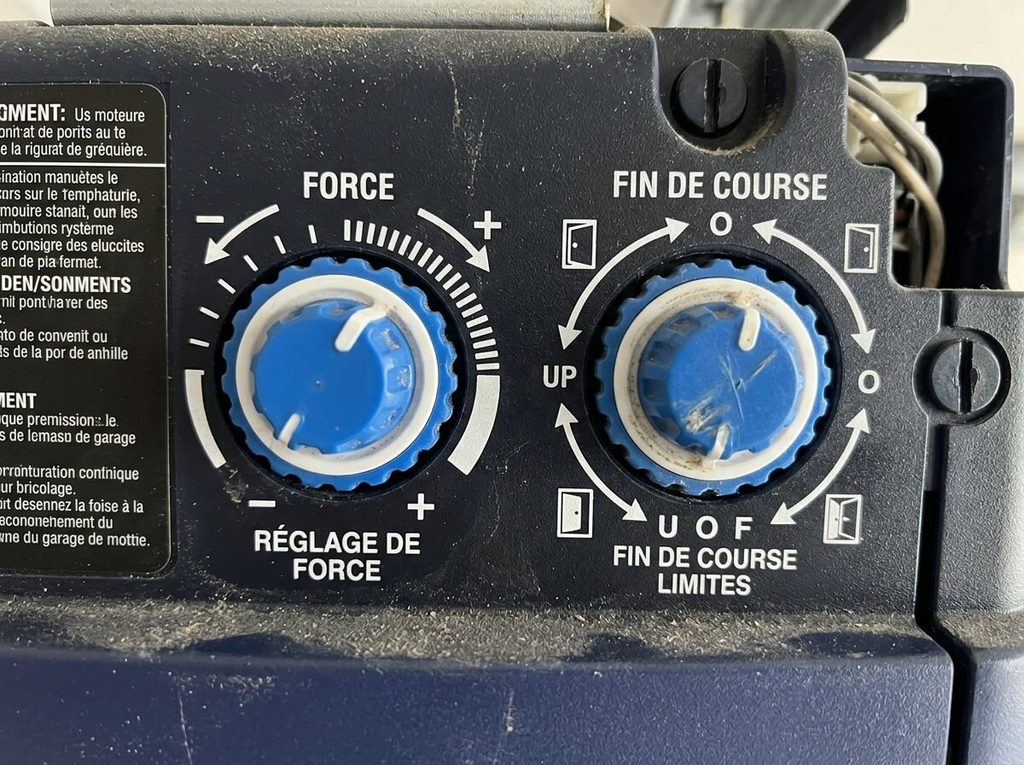

- 1. Repérez les vis de réglage sur le carter : sur le côté de la tête de moteur, vous trouvez deux vis de réglage crantées en plastique pour les fins de course (marquées d’une flèche vers le haut et d’une flèche vers le bas) et deux potentiomètres rotatifs plats pour la force d’ouverture et de fermeture.
- 2. Ajustez la butée haute d’ouverture : faites monter la porte à l’aide de la commande murale ; si la porte ne s’ouvre pas entièrement, tournez la vis de course haute (flèche vers le haut) dans le sens des aiguilles d’une montre ; faites un tour complet pour gagner environ cinq centimètres de recul sur le rail.
- 3. Calibrez la butée basse de fermeture : lancez la fermeture ; le joint en caoutchouc du bas de tablier doit juste effleurer le seuil en béton sans écrasement excessif. Si la porte cogne le sol et rebrousse chemin, dévissez la vis de course basse d’un ou deux tours dans le sens antihoraire.
- 4. Réglez le potentiomètre de force au juste niveau : tournez la vis de force de fermeture par petites touches millimétriques jusqu’à ce que la porte descende sans à-coups ; effectuez ensuite le test légal de sécurité en plaçant une cale en bois de cinq centimètres d’épaisseur au milieu du seuil : dès que la porte touche la cale, le moteur doit inverser sa marche immédiatement sans plier les tôles.
Ce double calibrage mécanique garantit une longévité maximale à la transmission sans solliciter excessivement le bobinage du moteur électrique.

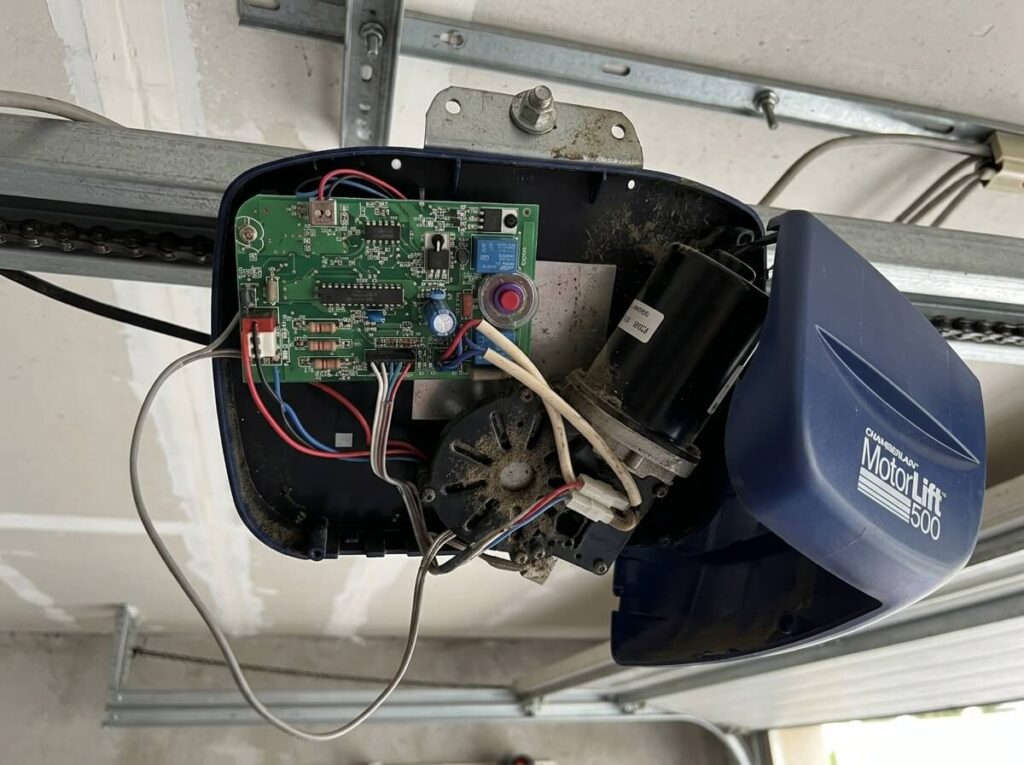

Comment remplacer la couronne crantée en nylon sans déposer le rail du plafond ?
Le point faible structurel du MotorLift 500 réside dans son pignon réducteur intermédiaire moulé en plastique technique :
Pour protéger le moteur d’une surchauffe fatale en cas de blocage mécanique sévère, Chamberlain utilise une couronne crantée en nylon blanc montée sur l’arbre de sortie de la vis sans fin en acier. Avec les années, les dents de cette roue plastique finissent par être gommées par l’effort répété : le moteur électrique tourne à plein régime dans un bourdonnement aigu, mais le pignon supérieur de chaîne reste totalement immobile.
Pour réparer sans décrocher le rail métallique du plafond : coupez le disjoncteur électrique au tableau général. Dévissez les vis du capot extérieur en plastique pour mettre la mécanique à nu. Démontez la goupille de retenue de l’arbre vertical d’entraînement, sortez l’axe usé et retirez l’ancienne couronne broyée avec ses rondelles d’usure. Graissez abondamment le pignon neuf avec la graisse blanche au lithium fournie dans le kit de rechange (disponible sous la référence officielle Chamberlain 41A2817), remontez l’ensemble sur ses roulements et retendez la chaîne en laissant un flèche d’environ un centimètre au milieu du rail pour ne pas brider l’axe.
Problème de télécommande : comment reprogrammer les émetteurs sur la mémoire du moteur ?
Si la porte réagit parfaitement au bouton poussoir mural filaire mais ignore royalement vos télécommandes de poche :
Commencez par changer la pile bouton au lithium (souvent une pile CR2032 de 3 V) dans le boîtier émetteur. Si le voyant de la télécommande s’allume bien en rouge sans commander la porte, la mémoire radio du récepteur intégré au moteur s’est probablement effacée à la suite d’une surtension ou d’un orage sur le réseau électrique.
Pour relancer la programmation : montez sur un escabeau stable pour accéder à l’arrière du bloc moteur. Repérez le gros bouton rectangulaire d’apprentissage (bouton Learn), qui est généralement de couleur orange, verte ou rouge selon l’année du modèle, flanqué d’une petite diode indicatrice. Pressez brièvement ce bouton Learn pendant une seconde (la diode s’allume en continu). Dans les trente secondes qui suivent, maintenez enfoncée la touche principale de votre télécommande : l’ampoule du plafonnier clignote deux fois pour confirmer que le code tournant (Rolling Code 433 MHz) a bien été enregistré dans le processeur de réception.
Foire Aux Questions (FAQ)
⛓️ Quelle doit être la tension correcte de la chaîne sur le rail métallique ?
La chaîne ne doit être ni tendue comme une corde de guitare, ni pendre sous le rail : lorsqu’elle est correctement réglée via l’écrou tendeur situé à l’avant du rail, la chaîne doit se trouver à environ six à douze millimètres au-dessus du profilé en acier en son point milieu lorsque la porte est totalement fermée.
🔴 Comment débrayer manuellement un MotorLift 500 en cas de coupure de courant ?
Tirez fermement sur le cordon de déverrouillage rouge suspendu au chariot de guidage vers le bas et vers l’arrière : le levier bascule, désolidarise le bras de liaison du maillon de chaîne et vous permet de manœuvrer la porte de garage à la main sans effort ; pour réenclencher l’automatisme, repoussez le levier vers le haut et faites coulisser la porte jusqu’au clic de reverrouillage.
📻 Peut-on ajouter des télécommandes universelles sur cette motorisation ?
Oui, à condition qu’elles soient compatibles avec le protocole sécurisé Chamberlain / LiftMaster Billion Code ou Rolling Code en fréquence 433,92 MHz ; si vous disposez de télécommandes incompatibles, il suffit de raccorder un petit boîtier récepteur radio universel 12/24 V indépendant sur les bornes du contact sec mural (bornes 1 et 2 du bornier arrière).
