Une panne sur une motorisation Sommer Duo 500 vient le plus souvent des contacteurs de fin de course encrassés, un nettoyage à l’alcool à brûler ou à l’aérosol désoxydant suffisant fréquemment à résoudre un arrêt aléatoire du moteur. Si la porte remonte brusquement juste avant la fin de fermeture, il s’agit généralement d’un réglage de force à ajuster ou d’un obstacle détecté à tort.
Un moteur qui ne répond plus aux télécommandes, alors que le bouton du boîtier fonctionne, pointe plutôt vers un problème de récepteur radio ou de piles. Enfin, un fonctionnement erratique avec ouvertures ou fermetures spontanées peut nécessiter une réinitialisation complète de la carte électronique. Avant de remplacer une pièce, un simple débranchement suivi d’un réapprentissage de la porte résout parfois le problème sans frais.
Ce qu’il faut retenir
- 🚨 Le signal du clignotement : le nombre de clignotements de l’ampoule du boîtier mural correspond à un code d’erreur précis programmé dans la carte mère.
- ⚙️ La détection d’obstacle : si la porte remonte seule après quelques centimètres de descente, le limiteur de force électronique est réglé trop sensible ou les rails frottent.
- 🔌 Le débrayage d’urgence : l’utilisation de la sangle rouge suspendue au chariot permet de désolidariser la porte du moteur pour manoeuvrer manuellement.
- ⚡ Les cellules de sécurité : des cellules photoélectriques encrassées ou mal alignées bloquent instantanément la fermeture de la porte de garage par précaution.
Pourquoi la lumière du boîtier mural Sommer clignote-t-elle de façon continue ?

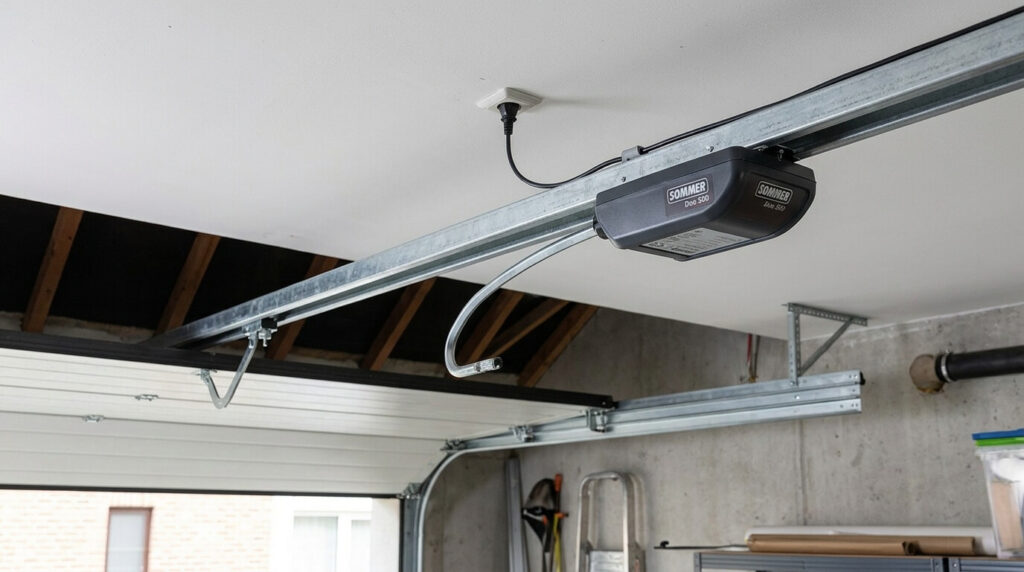

Le boîtier de commande mural de la motorisation Sommer Duo 500 n’est pas juste un interrupteur de lumière, il intègre la carte électronique principale de gestion de l’automatisme. Lorsque le système rencontre un problème mécanique ou électrique, l’ampoule d’éclairage de courtoisie change de comportement pour avertir le propriétaire de la maison.
Si la lampe clignote régulièrement sans que le moteur ne se mette en route, la carte mère signale qu’un élément de sécurité bloque le circuit. Le plus souvent, le problème vient des cellules photoélectriques installées au bas du cadre de la porte. Si un fil électrique est coupé, si une cellule est masquée par une feuille morte ou si l’alignement entre l’émetteur et le récepteur est faussé de quelques millimètres, la carte interdit tout mouvement pour éviter d’écraser un objet ou une personne.
L’avis d’un technicien installateur d’automatismes de fermeture
« Le système Sommer Duo possède une particularité : c’est le moteur qui se déplace sur le rail, pas la chaîne. Si la tension de la chaîne métallique est trop lâche, le chariot mobile saute des crans ou se met en travers, ce qui déclenche la sécurité électronique de surintensité. Pensez à vérifier la tension du câble au bout du rail de guidage une fois par an. »
Comment régler la force du moteur si la porte remonte toute seule ?
C’est un problème classique en hiver : vous appuyez sur votre télécommande pour fermer le garage, le battant descend de moitié puis s’arrête brutalement avant de remonter complètement en position ouverte. Ce comportement indique que le limiteur de force de la motorisation s’est activé.
Pour recalibrer la mémoire électronique du moteur, la procédure de configuration doit être relancée :
- Ouvrez le capot en plastique du boîtier mural pour accéder aux petits boutons de programmation situés sur la carte électronique (boutons « T1 » et « T2 »).
- Appuyez sur le bouton de programmation jusqu’à ce que la LED de contrôle commence à clignoter, effaçant ainsi les anciens repères de force de la mémoire.
- Lancez deux cycles complets d’ouverture et de fermeture consécutifs sans interruption à l’aide du bouton filaire du mur pour que le moteur apprenne le poids réel du panneau.
Pendant ces cycles d’apprentissage de l’appareil, le processeur enregistre l’effort nécessaire en Newtons sur chaque centimètre du rail. Si vos galets de guidage ou vos charnières en acier manquent de graisse, la friction augmente, ce que le moteur interprète faussement comme la présence d’un obstacle au sol, imposant un nettoyage à l’huile avant de refaire les tests.
Le tableau des codes pannes et des actions de maintenance pour le modèle Duo 500
Pour vous aider à poser un diagnostic rapide sans avoir besoin de lire l’intégralité de la notice technique allemande, voici la liste des anomalies de fonctionnement les plus fréquentes constatées sur le modèle Sommer Duo 500 :
| Symptôme de panne constaté sur le garage | Origine technique du problème électronique | La manipulation de secours à faire chez soi |
|---|---|---|
| Le moteur grogne mais le chariot ne bouge pas | Le chariot mobile est bloqué en fin de course haute contre la butée mécanique. | ➔ Tirez sur la sangle rouge de débrayage pour libérer la porte, puis faites descendre le chariot de 10 cm manuellement. |

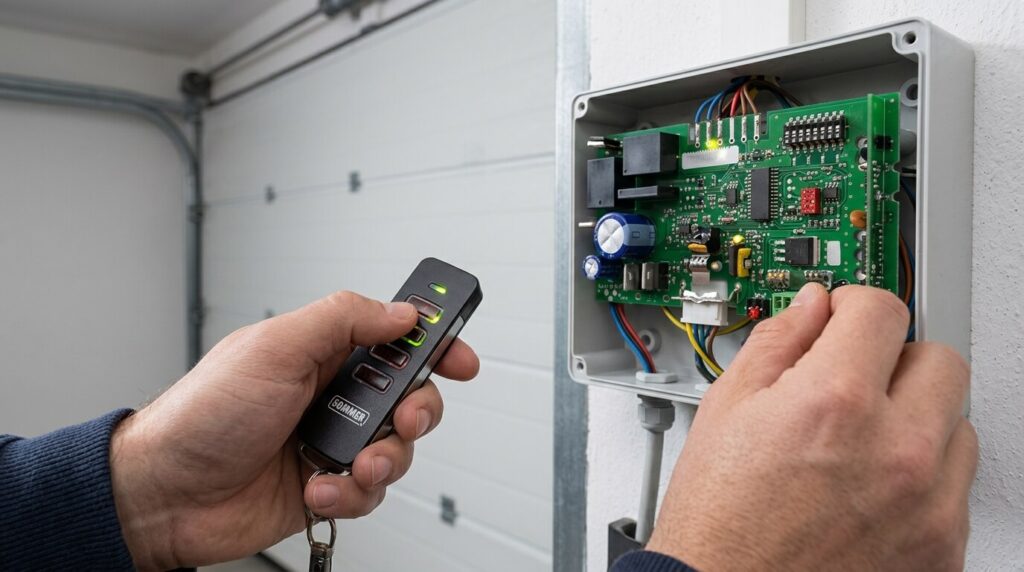

| Aucune réaction aux télécommandes de poche | Perte de mémoire du récepteur radio 868 MHz ou pile de la télécommande épuisée. | ➔ Changer la pile bouton CR2032 ou refaire l’appairage radio en pressant le bouton « Radio » de la centrale. |
| Le moteur s’arrête de façon aléatoire | Faux contact sur le câble plat (nappe de liaison) qui relie le rail au boîtier mural. | 🚨 Débrancher la prise 230V, ouvrir le boîtier et vérifier que la broche blanche est enfoncée à fond. |
Comment effacer la mémoire et réinitialiser les fins de course de la porte ?
Si votre porte de garage ne s’arrête plus au bon endroit au sol ou s’écrase de manière trop violente en fin de course, la carte de gestion a perdu ses repères de positionnement. Une réinitialisation totale du système est nécessaire. Coupez l’alimentation électrique de l’appareil pendant une minute en débranchant la prise murale du garage.
Rebranchez le moteur, positionnez la porte de garage à mi-hauteur manuellement en enclenchant le chariot sur la chaîne, puis basculez les petits interrupteurs (les switchs de configuration) situés sur la carte mère selon la notice d’origine de votre modèle pour effacer les fins de course. Relancez ensuite la procédure d’apprentissage automatique : le moteur va venir toucher doucement le sol puis le plafond pour réenregistrer ses repères géométriques au millimètre près, garantissant un fonctionnement fluide pour les ouvertures quotidiennes de votre maison.
Foire Aux Questions (FAQ)
🕒 Quelle est la durée de vie moyenne du moteur Sommer Duo 500 ?
Grâce à son système de chariot mobile breveté qui limite les contraintes mécaniques sur l’engrenage, cette motorisation affiche une longévité remarquable, fonctionnant souvent sans panne lourde pendant 12 à 15 ans, sous réserve d’un entretien régulier des rails du garage.
🛠️ Comment graisser la chaîne et le rail de guidage sans encrasser le système ?
C’est une erreur fréquente : il ne faut jamais appliquer de graisse épaisse ou de pâte lubrifiante sur le rail de roulement ou sur la chaîne métallique. Cette graisse va capturer la poussière du garage et former un amalgame collant qui finira par bloquer le chariot. Utilisez exclusivement un spray de lubrifiant sec au silicone ou au téflon, qui protège de la rouille sans coller.
🔌 Ma porte reste bloquée fermée lors d’une coupure de courant, comment entrer ?
Si vous n’avez pas de deuxième porte d’accès piéton dans votre garage, vous devez obligatoirement disposer d’un système de débrayage extérieur à clé fixé sur la poignée de la porte. Ce dispositif permet, en tournant la clé depuis l’extérieur de la maison, de tirer sur le câble en acier relié au chariot pour libérer la porte manuellement sans électricité.
