Un problème de gaine GTL est l’une des causes les plus fréquentes de refus Consuel lors de la mise en service d’une installation électrique. La GTL, ou Gaine Technique Logement, doit respecter des dimensions précises, accueillir uniquement les équipements électriques et de communication prévus, et séparer strictement les courants forts des courants faibles. Les erreurs les plus courantes sont une gaine trop étroite ne permettant pas le passage correct de tous les câbles, une organisation chaotique sans repérage, et l’absence de cloisonnement entre les circuits. Le Consuel vérifie également la hauteur d’installation du tableau, qui doit se situer entre 1 et 1,80 m du sol, et l’accessibilité de l’ensemble du dispositif. Pour corriger une non-conformité avant ou après visite, des gaines modulables et des plastrons de remplacement permettent de réorganiser l’installation sans tout refaire. En cas de doute, faire appel à un électricien certifié reste la solution la plus sûre pour éviter un deuxième passage.
Ce qu’il faut retenir
- 📏 Les dimensions minimales de l’ETEL doivent être de 60 cm de largeur et 25 cm de profondeur, s’étendant du sol jusqu’au plafond de la pièce.
- 🚫 Aucune autre canalisation (eau, gaz, chauffage, évacuation) ne doit traverser ou croiser cet espace technique dédié à l’électricité.
- 🔌 Le cloisonnement interne de la goulotte est obligatoire pour séparer les câbles de puissance (230V) des câbles de communication (téléphone, fibre, RJ45).
- 🛠️ La fixation au sol et au plafond de la goulotte en PVC doit être étanche et continue pour empêcher la propagation d’un incendie de câbles.
Qu’est-ce que la GTL et l’ETEL selon la norme NF C 15-100 ?
Pour aborder le passage de l’inspecteur du Consuel avec sérénité, il ne faut pas confondre la goulotte en plastique blanc que vous achetez au magasin (la GTL) et l’espace virtuel de sécurité obligatoire exigé par la loi (l’ETEL). L’ETEL est un volume géométrique invisible réservé exclusivement aux équipements électriques de l’habitation. Cet espace commence tout en bas au niveau de votre carrelage et monte verticalement de façon continue jusqu’au dôme du plafond de la pièce technique.

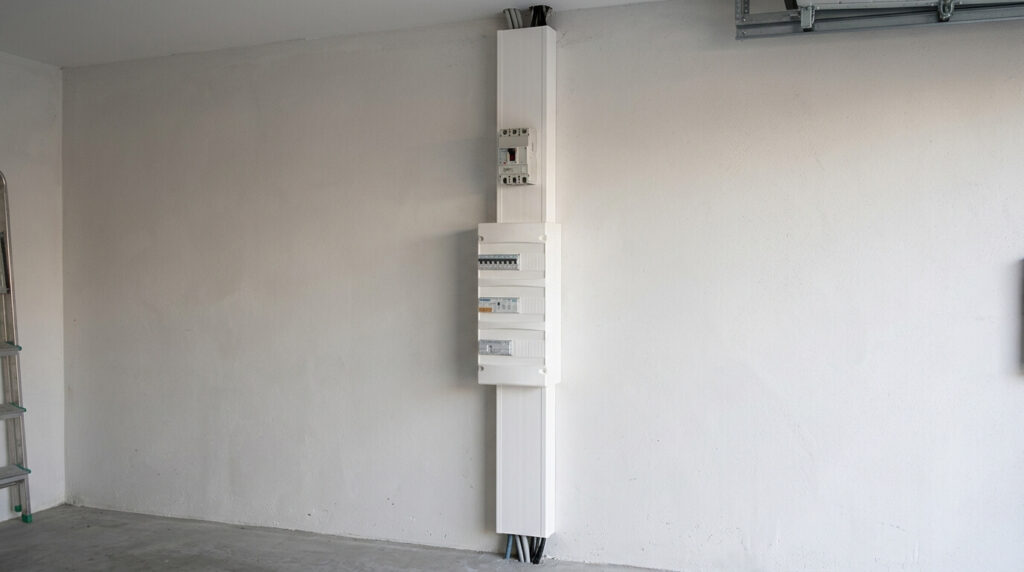

La Gaine Technique de Logement (GTL) est la goulotte matérielle en PVC ou en tôle installée à l’intérieur de cet espace pour abriter les câbles, le tableau de répartition principal, le coffret de communication (internet, téléphone) et le panneau de contrôle Enedis du disjoncteur général d’abonné. Si vous installez un compteur ou des goulottes sans respecter ce volume de sécurité de 60 centimètres de large, l’inspecteur refusera de valider votre attestation de conformité, bloquant ainsi l’ouverture de vos compteurs d’énergie.
L’avis d’un contrôleur expert du Consuel
« Beaucoup de particuliers qui réalisent leur rénovation électrique eux-mêmes oublient de fixer les obturateurs d’angles ou de fermer le haut de la goulotte GTL au plafond. Si les câbles entrent dans la cloison par un gros trou béant non colmaté, c’est le refus assuré. En cas de court-circuit sur les disjoncteurs, la goulotte ne doit pas servir de cheminée de propagation des flammes vers les combles ou l’isolation de la maison. »
La liste des erreurs fréquentes constatées sur la goulotte lors du contrôle
Le jour de la visite de contrôle, l’inspecteur commence toujours son parcours par l’examen de la goulotte principale. Les défauts de câblage et les fixations non conformes dans la goulotte en plastique blanc sont les causes majeures de contre-visites payantes.
Voici la liste des points de vigilance absolus à contrôler sur vos circuits avant la venue du technicien :
- Le croissement de fluides : interdiction totale d’avoir un tuyau d’eau, de gaz ou de chauffage qui passe derrière la goulotte en plastique de la GTL.
- L’absence de séparation interne : obligation d’installer les cloisons amovibles en plastique pour séparer les câbles de puissance des fils réseau de communication.
- Le défaut de continuité du PVC : la goulotte ne doit pas s’arrêter avant le plafond, le conduit devant être fermé hermétiquement par un embout de finition adapté.
| Paramètre technique de la goulotte | Exigence minimale de la norme NF C 15-100 | Le bon réflexe de câblage à l’atelier |
|---|---|---|
| Largeur de l’espace de sécurité | 600 mm minimum centrés sur la goulotte ou le tableau électrique. | Laisser un espace vide de 30 cm de chaque côté de la goulotte en PVC, sans poser de meubles ou d’étagères. |
| Hauteur d’accès aux disjoncteurs | Les manettes des disjoncteurs différentiels doivent se situer entre 0,90 m et 1,80 m du sol. | Fixer les rails du tableau de façon à ce que le bouton d’urgence général reste accessible facilement à hauteur d’homme. |
| Séparation des courants d’alimentation | Interdiction de faire circuler les câbles internet RJ45 dans le même compartiment que les fils de puissance. | Utiliser les clips en plastique fournis pour diviser l’intérieur de la GTL en deux ou trois couloirs isolés distincts. |
L’importance du traitement des extrémités supérieures de la goulotte
La valeur pratique indispensable pour obtenir votre visa de conformité électrique du premier coup sans passer par la case contre-visite réside dans le traitement de l’étanchéité des extrémités de votre goulotte en PVC blanc. Lorsque les fils électriques sortent du tableau pour rejoindre les cloisons ou les combles de la maison, ils traversent souvent un faux plafond en plaques de plâtre BA13. Ce trou de passage est un point de surveillance prioritaire.
Vous devez installer des cornes de guidage ou des embouts de finition (obturateurs de plafond) spécifiques vendus par les marques de matériel électrique (Legrand, Schneider, Hager). Si de l’espace vide subsiste autour des câbles électriques à l’entrée du trou, colmatez la fente à l’aide d’un mastic acrylique coupe-feu ou de mousse expansive ignifugée. Cette barrière de protection étanche empêchera l’air, la poussière et les insectes de circuler à l’intérieur du tableau, et bloquera surtout le passage des fumées ou des flammes en cas d’incident sur un disjoncteur différentiel, sécurisant ainsi la vie de votre habitation de façon définitive.
Les obligations d’accessibilité pour les personnes à mobilité réduite (PMR)
Si vous construisez une maison neuve destinée à la location ou si vous réalisez un projet de construction individuelle soumis aux règles d’accessibilité PMR, l’emplacement et la hauteur de la GTL font l’objet d’un contrôle encore plus sévère de la part du Consuel. Les hauteurs de pose de l’ensemble de la quincaillerie électrique doivent être ajustées de façon millimétrée.
Pour valider un tableau conforme à ces exigences d’accessibilité universelle, contrôlez ces paramètres précis : le disjoncteur général d’abonné Enedis doit être installé à une hauteur maximale de 1,30 m du sol fini de la pièce pour rester accessible en fauteuil. De même, la rangée de disjoncteurs la plus basse du tableau de répartition ne doit pas être positionnée en dessous de 0,75 m de hauteur, tandis que les prises de courant intégrées à la GTL pour la communication doivent se situer entre 0,40 m et 1,30 m de hauteur.
Foire Aux Questions (FAQ)
❓ Peut-on installer la gaine GTL et le tableau dans un placard fermé ?
Oui, la norme autorise l’installation du tableau dans un placard de rangement. Cependant, les portes doivent s’ouvrir entièrement sur une largeur minimale de 60 centimètres et la profondeur libre devant le tableau doit être de 70 cm minimum pour permettre le travail d’un dépanneur.
🛠️ La présence d’un compteur d’eau à côté du tableau électrique est-elle éliminatoire ?
Oui, c’est un motif de refus de visa immédiat. L’ETEL virtuel de 60 cm de large doit être totalement vierge de toute canalisation de plomberie. Si un compteur d’eau ou une vanne générale est installé à moins de 30 cm de la goulotte, vous devez faire déplacer les tuyaux avant le contrôle.
🕒 Dans quelle pièce de la maison doit-on installer la GTL pour le Consuel ?
La GTL doit être implantée dans un espace de vie directement accessible depuis l’intérieur du logement, généralement dans l’entrée, un couloir, un cellier technique ou un garage attenant. Elle est formellement interdite dans les pièces humides (salle de bain), les toilettes, ou dans une chambre à coucher.
