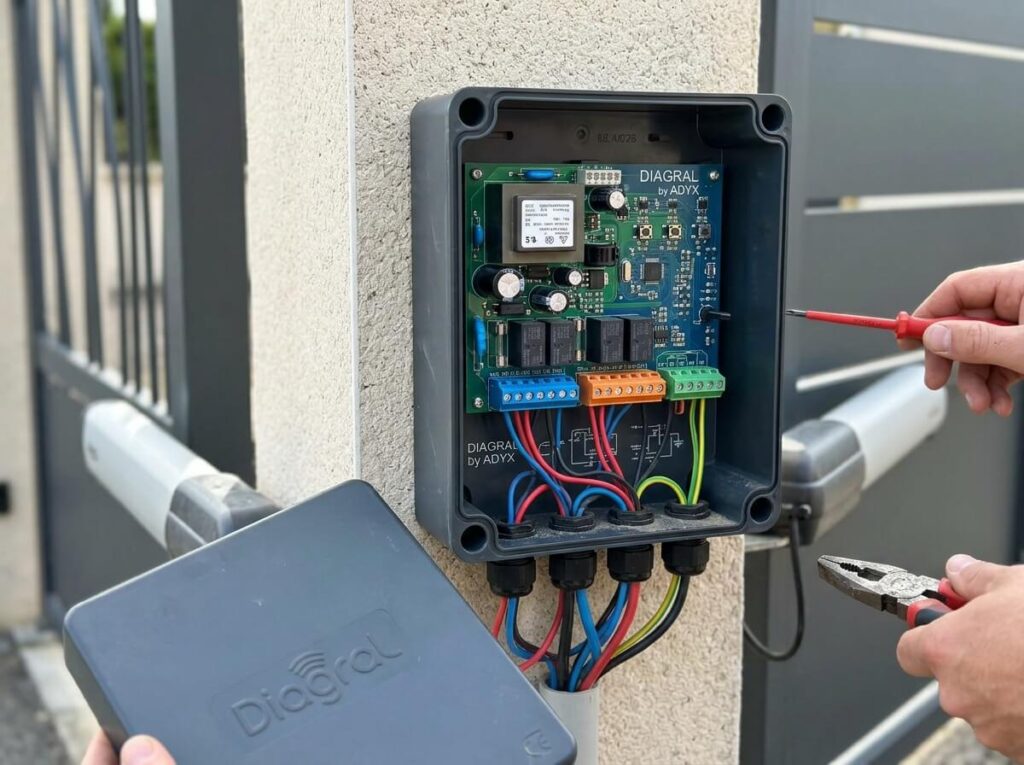

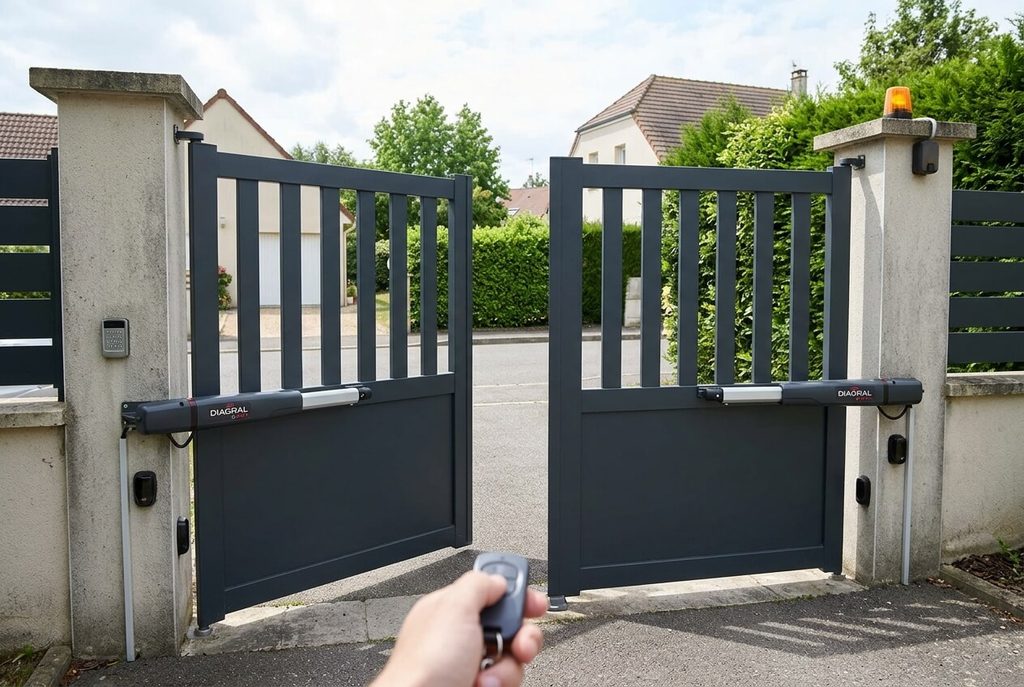

Lorsqu’un automatisme de portail battant ou coulissant Diagral by Adyx refuse de s’ouvrir ou stoppe sa course en cours de cycle, l’origine de la panne réside presque toujours dans le circuit des photocellules de sécurité ou dans un point dur mécanique assimilé à un obstacle par la carte de gestion. Si les vantaux ne bougent plus alors que la platine électronique émet un clic ou clignote, un défaut d’alignement, de l’humidité ou des insectes logés dans les cellules suffisent à bloquer le contact sec de sécurité en position ouverte. Le réflexe de dépannage consiste à couper l’alimentation au disjoncteur général durant dix minutes pour vider la mémoire des fins de course, puis à inspecter les diodes d’état sur la carte électronique : les voyants dédiés aux sécurités doivent rester allumés en veille, tout clignotement ou extinction anormale trahissant une défaillance de faisceau ou un condensateur moteur fatigué.
Infos à retenir
- 🕸️ Les cellules photoélectriques en cause numéro un : un faisceau masqué par une feuille ou un insecte logé dans le boîtier fige le portail.
- 💡 Le feu clignotant comme indicateur d’erreur : le nombre de clignotements réguliers code la nature exacte du composant en panne.
- 🔄 L’apprentissage de course obligatoire après coupure : refaire un auto-apprentissage des butées mécaniques supprime les arrêts prématurés.
- 🔓 Le déverrouillage manuel à la clé en secours : permet d’ouvrir les battants à la main le temps de régler l’anomalie électrique.
Comment le système de sécurité électronique bloque-t-il le mouvement des moteurs ?
Pour éviter d’écraser un véhicule, un animal ou un enfant lors de la manœuvre, la carte électronique Diagral by Adyx surveille en continu une boucle de sécurité filaire :
Le point le plus sensible est la barrière infrarouge composée de deux boîtiers fixés de part et d’autre des piliers : la cellule émettrice (TX) et la cellule réceptrice (RX). Tant que le récepteur capte le rayon invisible, le contact sec reste fermé et informe la carte que le passage est libre.
Si le rayon est coupé, ou si le faisceau ne parvient plus au récepteur, la carte interdit formellement la fermeture des vantaux. De plus, la motorisation intègre un dispositif ampérométrique anti-écrasement. La carte mesure en permanence l’intensité électrique consommée par les moteurs : si le vent souffle fort contre les vantaux, ou si les gonds en acier sont grippés par la rouille, le moteur force et tire plus d’ampères. La carte interprète cette résistance comme un obstacle physique : elle stoppe immédiatement les moteurs et réouvre le portail par précaution.
Cellules masquées, arrêt à mi-course ou télécommande muette : le tableau de diagnostic Diagral Adyx
Pour localiser la pièce en panne sans testeur professionnel, analysez les symptômes visibles lors de votre tentative d’ouverture :
| Comportement observé du portail | Origine matérielle de l’anomalie | Action corrective recommandée |
|---|---|---|

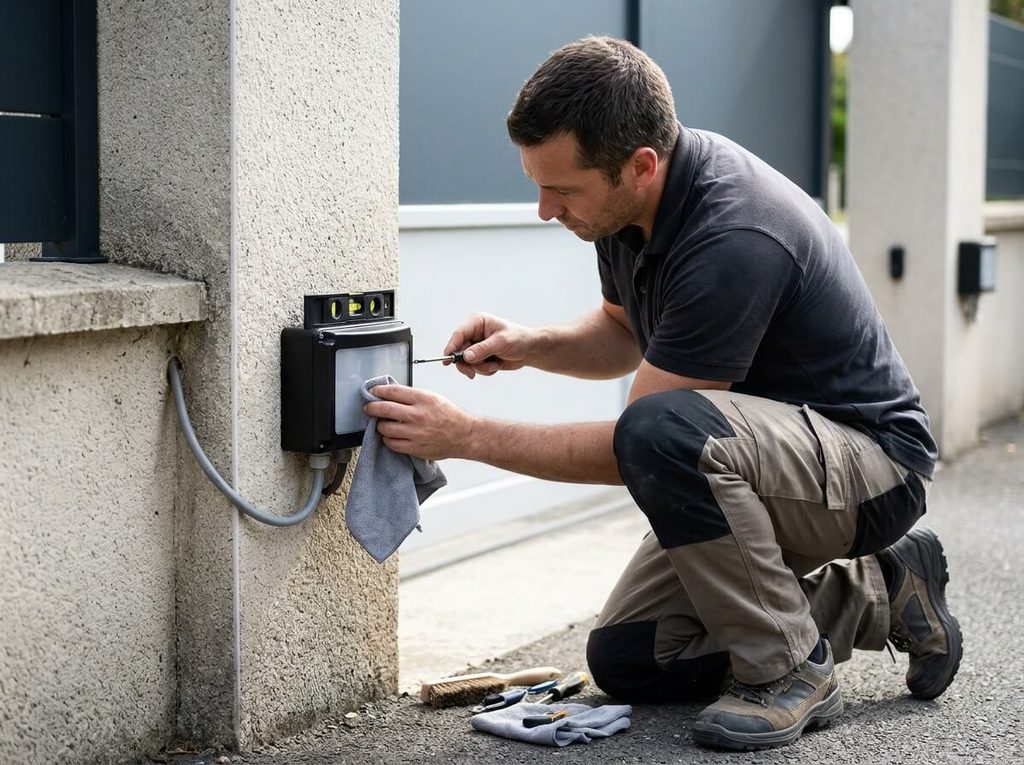

| Le portail s’ouvre normalement mais refuse totalement de se refermer | Cellules photoélectriques désalignées, vitre en plastique opaque ou insecte à l’intérieur. | Ouvrir les cellules, dépoussiérer, réaligner les faisceaux face à face jusqu’à l’extinction de la LED témoin sur le récepteur. |
| Le portail démarre, avance d’un mètre puis s’arrête ou repart en arrière | Sécurité anti-écrasement trop sensible ou point dur mécanique sur les gonds et glissières. | Graisser les pivots de portail, vérifier l’absence de caillou sur le rail ; réajuster le potentiomètre de force (FORCE) sur la carte. |
| Aucun bruit, aucun mouvement, feu clignotant totalement éteint | Fusible d’alimentation 230 V grillé dans le boîtier, ou alimentation 24 V coupée. | Contrôler le disjoncteur au tableau de la maison ; remplacer le fusible verre de protection sur la carte mère. |
| Un seul vantail s’ouvre, le second reste totalement immobile | Faisceau du moteur 2 débranché, condensateur de phase HS ou moteur mécanique grillé. | Inverser les branchements moteurs M1 et M2 sur le bornier pour tester si la panne vient de la sortie de carte ou du bras lui-même. |
La règle d’or d’atelier se vérifie presque systématiquement sur ce matériel : un portail qui s’ouvre mais refuse de se refermer n’a jamais de problème de moteur, mais subit une sécurité de cellule ouverte qui bloque le cycle logique de retour.
L’astuce d’un électricien domotique
« Sur les motorisations Adyx, les petits lézards et les araignées adorent nicher dans les cellules photoélectriques en automne pour chercher la tiédeur de la diode. Ils se collent devant le capteur et coupent le faisceau. Pour tester si vos cellules sont mortes sans instruments, mettez un shunt (un petit morceau de fil électrique) entre les bornes de sécurité contact sec de la carte mère. Si le portail remarche immédiatement, vous savez que vos moteurs n’ont rien et qu’il faut juste nettoyer ou changer vos cellules. »
La procédure pas à pas pour refaire l’apprentissage des courses (Auto-set)
Après une coupure de courant prolongée ou un déverrouillage manuel à la clé, la mémoire des butées peut être décalée :
- Déverrouillez les moteurs à l’aide de la clé triangulaire ou du levier mécanique de secours fourni avec le kit.
- Placez manuellement les deux battants en position mi-ouverte à 45 degrés, puis reverrouillez fermement les moteurs mécaniques.
- Coupez l’alimentation électrique générale pendant trente secondes, puis rétablissez le courant.
- Sur la carte électronique de commande, repérez le bouton poussoir marqué « PROG » ou « SET ».
- Maintenez la touche enfoncée pendant trois à cinq secondes jusqu’à ce que le feu clignotant ou la LED de carte se mette à pulser rapidement.
- La motorisation lance son cycle d’auto-apprentissage : les vantaux vont se fermer lentement l’un après l’autre jusqu’à buter sur la butée centrale de sol, puis s’ouvrir complètement jusqu’aux butées arrière, avant de se refermer.
Pendant toute la manœuvre de calibration, ne traversez surtout pas l’axe des cellules pour ne pas interrompre l’enregistrement des côtes de fin de course dans la puce mémoire.
Comment régler la force des moteurs pour éviter les faux blocages dus au vent ?
Dans les régions venteuses ou sur des portails pleins en aluminium offrant une forte prise d’air, le potentiomètre de force doit être affiné :
Sur la carte de gestion principale, vous trouverez deux ou trois petits curseurs rotatifs ajustables au tournevis plat (nommés FORCE, DELAY et PAUSE). Le potentiomètre FORCE permet de calibrer le seuil de coupure d’effort. Si votre portail s’arrête sans raison au milieu de sa course lors des journées d’automne, tournez très légèrement la vis de réglage de la force dans le sens des aiguilles d’une montre (d’un quart de tour maximum).
Attention à ne pas régler la force au maximum absolu : votre portail doit être capable de s’arrêter et de régresser si une personne ou une voiture venait à se trouver sur sa trajectoire, conformément aux exigences de sécurité de la norme européenne EN 12453.
Foire Aux Questions (FAQ)
📻 Comment reprogrammer une nouvelle télécommande Diagral sur son automatisme ?
Appuyez brièvement sur la touche radio de la carte mère (souvent marquée « RADIO » ou « MEMO ») : la LED s’allume en continu ; dans les dix secondes, maintenez enfoncée la touche souhaitée de votre télécommande jusqu’à ce que la LED clignote trois fois pour confirmer la mémorisation du code tournant.
🔋 Le portail peut-il fonctionner en cas de panne de courant ?
Oui, si votre modèle est équipé du kit batterie de secours 24 V optionnel logé dans le coffret ; cette batterie d’appoint permet d’assurer environ cinq à dix cycles complets d’ouverture et de fermeture lors d’une coupure électrique sur le réseau de la maison.
🌧️ Pourquoi le feu clignotant orange se remplit-il parfois d’eau ?
Le feu de signalisation posé sur le haut du pilier subit directement les pluies battantes : si son joint torique en caoutchouc s’est desséché ou a été pincé lors du montage, l’eau s’infiltre, oxyde l’ampoule et fait disjoncter la sortie d’alimentation 24 V de la carte électronique.
