Lors de la rénovation d’un tableau électrique ou de l’ajout d’un nouveau circuit, on se retrouve souvent avec des fils trop courts ou le besoin de repiquer une phase pour alimenter plusieurs disjoncteurs. La solution de facilité est d’utiliser un connecteur rapide type Wago. Mais a-t-on le droit de laisser des Wagos dans un tableau électrique ? La norme NFC 15-100 est stricte sur les connexions « volantes ». Si l’utilisation du Wago est autorisée (et même recommandée face aux dominos), sa mise en œuvre dans le coffret doit respecter certaines règles pour la sécurité et la clarté de l’installation.
Les infos à retenir
- ✅ Autorisé : OUI. Les bornes à connexion automatique (Wago) sont autorisées dans les tableaux pour réaliser des dérivations ou rallonger des fils.
- 🧹 La règle du « Propre » : Il est interdit de laisser des Wagos « flotter » en vrac au milieu des fils. Cela fait « plat de spaghettis » et c’est dangereux pour la maintenance.
- 🧩 L’accessoire indispensable : Le support Rail DIN. Wago a inventé des supports oranges ou gris qui se clipsent sur les rails métalliques du tableau. Ils permettent de fixer les bornes proprement comme des disjoncteurs.
- 🔄 Remplacer les dominos : Les Wagos sont bien plus sûrs que les dominos à vis (qui se desserrent avec le temps, créant des arcs électriques).
Pourquoi utiliser des Wagos dans le tableau ?
Il y a deux cas de figure principaux où le Wago est salvateur dans un coffret électrique :
- Le fil trop court : Vous remplacez un vieux tableau. Les anciens fils neutres qui arrivent du plafond sont trop courts pour atteindre le nouveau bornier du disjoncteur. Vous devez les rallonger. Le Wago permet de faire une jonction fiable entre le vieux fil rigide et une rallonge neuve.
- La distribution de phase/neutre : Vous devez alimenter plusieurs disjoncteurs ou accessoires (comme une sonnette ou un contacteur jour/nuit) et vous avez besoin de multiplier les départs.
Ce que dit la norme (NFC 15-100)
La norme impose que toute connexion soit accessible et visitable. Un Wago dans un tableau respecte ce point. En revanche, la norme impose aussi une « organisation claire ». Un tableau rempli de Wagos volants qui pendent au bout des fils est considéré comme du travail bâclé et potentiellement refusé par le Consuel (organisme de contrôle) pour une installation neuve, car cela gêne l’accès et la lisibilité.

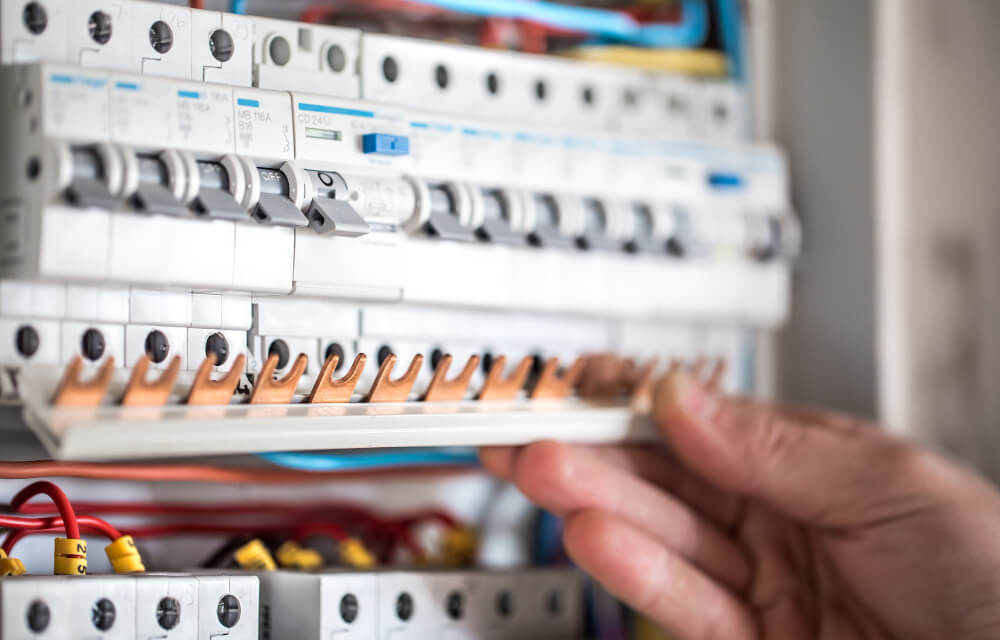

L’interdiction implicite : On ne doit pas utiliser de Wago pour remplacer les peignes d’alimentation des disjoncteurs (les pontages). Les disjoncteurs doivent être reliés par des peignes dédiés.
Comment faire une installation « Propre » avec les supports DIN
Pour faire valider votre installation et dormir tranquille, utilisez les supports pour bornes Wago sur rail DIN (Référence 2273-500 ou 221-500 selon le type de borne).
- Clipsez le support plastique sur le rail métallique du tableau (à côté des disjoncteurs).
- Faites vos connexions dans les Wagos.
- Clipsez les Wagos dans le support.
Les bornes sont ainsi maintenues fermement, alignées, et repérables (vous pouvez même écrire dessus). C’est la méthode professionnelle pour intégrer de la connectique rapide dans un tableau.
L’avis de l’électricien
« Je vois trop souvent des tableaux rénovés où c’est la jungle de Wagos derrière le capot. C’est dangereux. Si un fil bouge, il peut toucher une barre de phase nue. Utilisez les supports Wago ! Ça coûte 5 euros, ça se clipse sur le rail, et ça transforme un travail d’amateur en travail de pro. Et pour les fils souples, prenez impérativement les Wagos à levier (série 221), pas les bornes à pousser. »
Le Wago est l’allié de la rénovation
En conclusion, oui, mettez des Wagos dans votre tableau, c’est bien plus fiable qu’un tortillon de scotch ou un domino mal serré. Mais par pitié pour celui qui passera après vous, fixez-les sur des supports de rail DIN. Un tableau électrique doit être un modèle de rangement, pas un sac de nœuds.
Foire Aux Questions (FAQ)
🔌 Peut-on mélanger fils rigides et souples dans un Wago ?
Oui, mais uniquement avec les Wagos à levier (série 221, les transparents avec clapets oranges). Les Wagos classiques à emboîtement (gris ou transparents sans levier) ne sont faits QUE pour le fil rigide. Si vous mettez du souple dedans, il ne tiendra pas ou fera faux contact (risque d’incendie).
⚡ Quel ampérage supporte un Wago ?
Les Wagos classiques (série 221) supportent jusqu’à 32 Ampères (voire 41A pour certains modèles). C’est largement suffisant pour tous les circuits domestiques (éclairage 10A, prises 16A, four 20A, et même plaque cuisson 32A). Vérifiez toujours la mention sur la boîte.
🔧 Wago ou Domino pour le tableau ?
Wago sans hésiter. Le cuivre s’écrase et flue avec le temps. Dans un domino à vis, le serrage diminue au fil des années, créant un échauffement. Le Wago utilise un ressort qui maintient une pression constante sur le fil à vie. C’est beaucoup plus sûr contre le risque d’incendie.
