Le câblage de forte section, comme le 16mm², est généralement réservé aux alimentations principales des tableaux électriques ou aux raccordements de gros appareils électroménagers. À ce niveau de puissance, une simple torsion des fils ou un domino sous-dimensionné représente un risque d’incendie immédiat par échauffement. Savoir comment raccorder 2 câble de 16mm2 impose de respecter les normes NF C 15-100 et d’utiliser un appareillage capable de supporter une intensité pouvant atteindre 60 à 90 Ampères.
Ce qu’il faut retenir
- 🔌 Matériel spécifique : Utilisez des borniers de puissance ou des manchons à sertir certifiés pour le 16mm².
- 🛡️ Serrage contrôlé : Un serrage trop lâche crée des arcs électriques, un serrage excessif blesse le cuivre.
- 📏 Dénudage propre : Retirez l’isolant sans entamer les brins conducteurs pour garder la pleine puissance.
- ✅ Isolation : Utilisez impérativement de la gaine thermo-rétractable pour protéger les jonctions en milieu de ligne.
Les solutions techniques pour la jonction de forte puissance
Travailler sur de telles sections demande des accessoires dimensionnés pour les contraintes thermiques importantes. Le cuivre de 16mm² est rigide et dissipe beaucoup de chaleur lorsqu’il est sous charge. Pour une liaison fiable, la méthode la plus pérenne reste le manchon à sertir. Cette technique assure une continuité électrique parfaite en « fusionnant » mécaniquement les deux conducteurs. Si vous travaillez à l’intérieur d’un coffret, les borniers répartiteurs ou les connecteurs type « Viking » sont préférables car ils permettent une maintenance ultérieure et un démontage aisé si nécessaire.

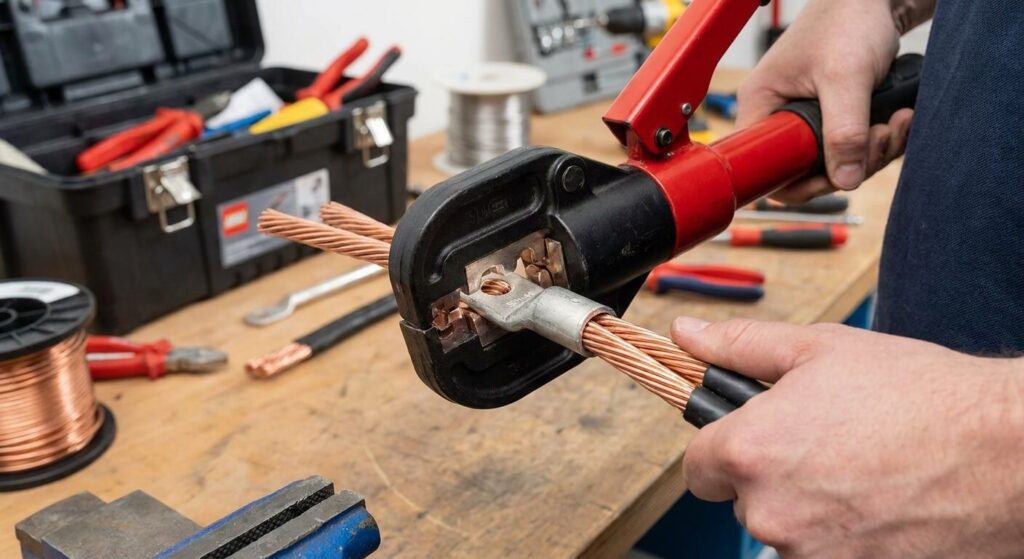

Utiliser des manchons à sertir et une pince hydraulique
Le sertissage est la solution privilégiée pour prolonger une ligne de puissance. Il nécessite un manchon en cuivre étamé dont le diamètre intérieur correspond exactement au 16mm². L’usage d’une pince à sertir hydraulique est ici obligatoire : une pince manuelle classique n’aura jamais la force nécessaire pour compresser l’âme du câble de manière homogène. Un mauvais sertissage laisse de l’air entre les brins, ce qui provoque une oxydation rapide et une augmentation de la résistance électrique, prélude à un échauffement dangereux voire un incendie.

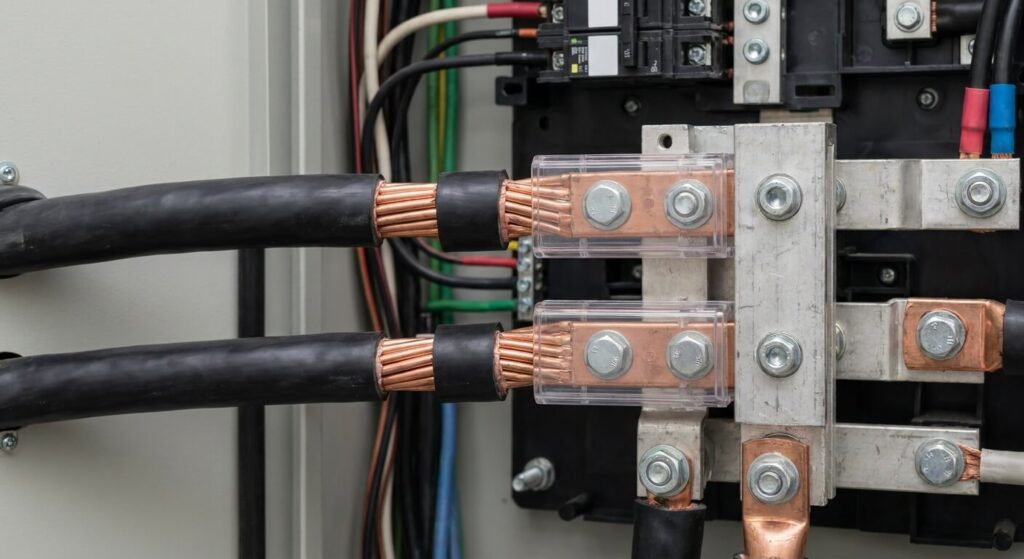

Raccordement sur bornier de répartition en tableau
Dans un tableau électrique, les câbles de 16mm² arrivent souvent sur des borniers de phase ou de neutre. Le serrage s’effectue par une vis qui vient comprimer le câble dans une cage. Il est crucial que tous les brins soient insérés dans la cage ; un seul brin resté à l’extérieur réduit la section utile et crée un point chaud. Pour les câbles multibrins (souples), l’ajout d’un embout de câblage est fortement recommandé. Cela évite que les fils ne s’éparpillent sous la pression de la vis et garantit une surface de contact maximale entre le conducteur et le bornier.
Tableau : Capacité de charge et chutes de tension
| Mode de pose du câble 🏗️ | Intensité Max (Ampères) ⚡ | Puissance Max (230V) 💡 |
|---|---|---|
| Sous conduit ou moulure | 🔹 66 A | 15,1 kW |
| À l’air libre (apparent) | 🔹 85 A | 19,5 kW |
| Câble enterré (sous gaine) | 🔹 95 A | 21,8 kW |
Les étapes clés d’un raccordement sécurisé
La préparation du conducteur est l’étape où tout se joue. Pour raccorder 2 câble de 16mm2, dénudez environ 20 mm de gaine isolante avec un outil adapté. Inspectez le cuivre : s’il est noirci ou oxydé, brossez-le avec une petite brosse métallique jusqu’à retrouver l’éclat du métal neuf. L’oxydation agit comme un isolant et fera chauffer votre raccordement. Si vous utilisez des manchons, n’oubliez pas d’enfiler la gaine thermo-rétractable sur l’un des câbles avant de procéder à la jonction, car il sera impossible de la passer après coup.
Le respect des règles de serrage est fondamental pour la sécurité :
- Vérifiez que l’isolant du câble ne rentre pas dans la cage de serrage (risque de mauvais contact).
- Serrez avec un tournevis adapté, idéalement dynamométrique, pour respecter les Nm (Newton-mètre) du fabricant.
- Après quelques minutes, donnez un dernier tour de vis pour compenser le tassement naturel du cuivre.
- Effectuez un test de traction manuel vigoureux sur chaque câble pour valider la solidité mécanique.
Une fois le raccordement terminé, assurez-vous que les rayons de courbure des câbles ne sont pas trop serrés. Un angle trop vif sur du 16mm² crée des contraintes mécaniques sur les bornes, ce qui peut, avec le temps, desserrer les vis de fixation à cause des cycles de dilatation thermique.
L’avis de l’Électricien
« En forte section, le pire ennemi est le ‘point chaud’. Un câble de 16mm² qui alimente une maison entière véhicule une énergie colossale. Si le raccordement est mal fait, il peut fondre comme du beurre en quelques minutes. Ne bricolez jamais avec des dominos : investissez dans du matériel professionnel certifié. »
Précautions pour les jonctions aluminium-cuivre
Une situation fréquente consiste à devoir relier une arrivée EDF en aluminium à une installation intérieure en cuivre. Attention : ces deux métaux sont incompatibles en contact direct. Le phénomène d’électrolyse ronge le raccordement, créant une résistance qui mène à l’incendie. Pour cette opération, utilisez exclusivement des borniers bi-métaux ou des connecteurs à perforation de gaine remplis de graisse neutre. Cette graisse empêche l’air et l’humidité de pénétrer dans la jonction, stoppant ainsi toute réaction chimique entre les deux métaux.
La pérennité de votre installation dépend de la qualité de ces finitions. Ne négligez jamais l’étanchéité de la boîte de dérivation si elle est située en extérieur ou dans un sous-sol humide. Une infiltration d’eau, combinée à une forte intensité, provoque des arcs électriques invisibles qui dégradent lentement mais sûrement l’isolation de vos câbles de puissance, mettant en péril l’ensemble de votre réseau électrique domestique.
Foire Aux Questions (FAQ)
🔍 Peut-on souder deux câbles de 16mm2 à l’étain ?
Non, c’est formellement interdit en installation fixe. La soudure à l’étain est trop fragile face aux vibrations et ne supporte pas les contraintes thermiques de ce type de circuit. Le serrage mécanique ou le sertissage sont les seules méthodes normées.
⚙️ Quel tournevis utiliser pour serrer du 16mm2 ?
Utilisez un tournevis à empreinte Pozidriv (PZ2 ou PZ3) ou une clé Allen selon le bornier. Évitez les tournevis plats classiques qui dérapent facilement et empêchent d’appliquer le couple de serrage nécessaire pour bloquer le cuivre.
🛡️ Faut-il mettre des embouts de câblage sur du rigide ?
Non, les embouts sont réservés aux câbles souples (multibrins fins). Sur un câble rigide, l’embout est inutile et peut même réduire la surface de contact directe entre la vis et l’âme en cuivre du conducteur.
