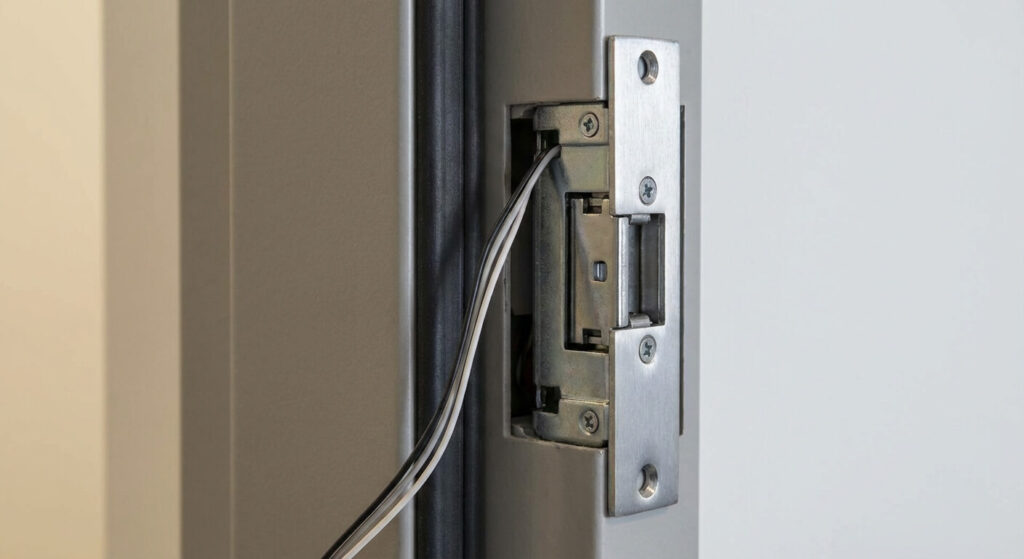

Vous appuyez sur le bouton de l’interphone, mais la porte ne s’ouvre plus ? Le petit « bzzzz » caractéristique a disparu ou la porte reste désespérément close ? La panne d’une gâche électrique peut provenir de trois endroits : le bouton de commande (interphone/digicode), le transformateur d’alimentation, ou la gâche elle-même (la bobine). Pour éviter de tout changer au hasard, il faut procéder méthodiquement. Voici comment tester une gâche électrique avec un simple multimètre.
Les infos à retenir
- ⚡ Le test de tension (Volts) : Il permet de savoir si le courant arrive bien jusqu’à la porte quand on appuie sur le bouton.
- Ω Le test de résistance (Ohms) : Il permet de vérifier si la bobine (l’électroaimant) de la gâche est grillée ou intacte.
- 🚪 Le problème mécanique : Si la porte frotte ou appuie trop fort sur la gâche (joint trop épais), l’électroaimant n’aura pas la force de libérer le loquet (effet ventouse).
- 🔊 Le bruit : Une gâche qui grésille mais n’ouvre pas est souvent signe d’une tension trop faible (perte en ligne).
Étape 1 : Le diagnostic mécanique (Sans outils)
Avant de toucher aux fils, vérifiez la mécanique. Une gâche électrique fonctionne grâce à un petit électroaimant qui libère une pièce mobile. Si la porte exerce une pression latérale sur cette pièce (à cause d’un joint de porte neuf, d’une porte voilée ou d’un pêne mal aligné), le frottement est trop fort pour l’aimant.
Le test : Poussez fort sur la porte (comme pour la fermer) tout en appuyant sur le bouton d’ouverture. Si ça s’ouvre, votre gâche va bien, c’est juste un réglage de porte ou de charnières à faire.

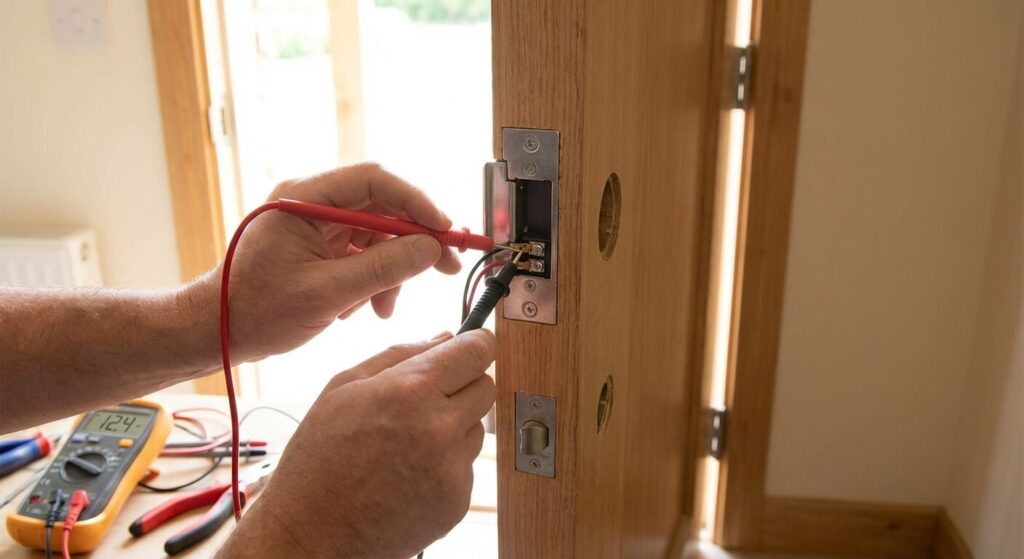

Étape 2 : Le courant arrive-t-il ? (Voltmètre)
Il faut savoir si l’ordre d’ouverture parvient à la gâche.
- Démontez la plaque de la gâche pour accéder aux deux fils (souvent 12V).
- Réglez votre multimètre sur V AC (Courant Alternatif) ou V DC (Continu) selon votre installation (la plupart des gâches standard sont en 12V Alternatif).
- Connectez les pointes de touche sur les deux bornes de la gâche.
- Demandez à quelqu’un d’appuyer sur le bouton d’ouverture.
- Si vous lisez 12V (ou proche) : L’alimentation est OK. La panne vient de la gâche elle-même.
- Si vous lisez 0V : Le problème est en amont (bouton, transformateur, ou fil coupé).
Étape 3 : La bobine est-elle grillée ? (Ohmmètre)
Si le courant arrive bien mais que la gâche ne réagit pas, c’est probablement la bobine interne qui est coupée (fil de cuivre fondu).
- Coupez le courant ou débranchez un des fils de la gâche (pour ne pas mesurer le reste du circuit).
- Réglez le multimètre sur Ohms (Ω).
- Placez les pointes sur les bornes de la gâche.
- Résistance entre 5 et 50 Ohms (environ) : La bobine est bonne. Le problème est sans doute mécanique (grippage).
- Résistance infinie (1 ou OL) : La bobine est coupée (circuit ouvert). La gâche est morte, il faut la remplacer.
- Résistance 0 : Court-circuit (rare sur gâche, mais possible).
Tableau récapitulatif des tests
| Test réalisé | Résultat | Diagnostic |
|---|---|---|
| Pousser sur la porte + Bouton | Ça ouvre | Problème mécanique (frottement pêne) |
| Voltmètre (en appui) | 0 Volts | Pas de courant (Câble coupé ou Transfo HS) |
| Voltmètre (en appui) | 12 Volts | Courant OK, Gâche suspecte |
| Ohmmètre (fil débranché) | Infini (OL) | Bobine grillée -> Remplacer gâche |
L’avis de l’expert : Serrurier
« Attention au voltage ! Si vous remplacez une gâche, vérifiez bien si c’est du courant continu (DC) ou alternatif (AC). Une gâche AC sur du continu va chauffer et griller. Une gâche DC sur de l’alternatif va grésiller horriblement. Souvent, c’est écrit sur le côté : ’12V AC/DC’ pour les universelles, mais méfiance avec les vieux modèles. »
Conclusion : Lubrification ou Remplacement
Si tous les tests électriques sont bons (le courant arrive et la bobine a une résistance) mais que ça ne marche pas, tentez le tout pour le tout : aspergez le mécanisme de lubrifiant sec (type PTFE ou graphite, évitez l’huile qui colle la poussière). Si le loquet reste bloqué malgré cela, le mécanisme interne est cassé et le remplacement est inévitable (coût moyen : 30 à 60€).
Foire Aux Questions (FAQ)
🔌 Peut-on prendre une gâche à « émission » ou « rupture » ?
Pour une maison, on utilise une gâche à émission (s’ouvre quand on envoie le courant). La gâche à rupture (s’ouvre quand on coupe le courant) est réservée à la sécurité incendie des immeubles (la porte s’ouvre en cas de panne électrique).
🐝 Pourquoi ma gâche fait « BZZZZ » ?
C’est normal si elle est alimentée en courant Alternatif (AC). La fréquence 50Hz fait vibrer la bobine. Si vous voulez du silence, il faut une alimentation Continue (DC) et une gâche compatible.
🌡️ La gâche est chaude, est-ce normal ?
Si elle est à « émission », elle ne doit chauffer que pendant l’ouverture (quelques secondes). Si elle est chaude en permanence, c’est qu’elle est alimentée en continu (bouton coincé ?), elle va finir par griller.
