Shunter la sécurité de porte d’un lave-linge à 3 fils n’est ni recommandé ni toujours efficace. Ces fils correspondent à un commun, au contact qui détecte la fermeture de la porte et à une petite bobine ou résistance chauffante qui verrouille le hublot, et la carte électronique vérifie aussi cette bobine : ponter uniquement le contact de fermeture ne suffit donc pas à démarrer la machine. Surtout, supprimer cette sécurité expose à un tambour en rotation porte ouverte, à une inondation et à un risque d’incendie, ce qui explique que les dépanneurs refusent de donner la méthode. Le bon réflexe est de tester la sécurité au multimètre (contact et bobine), puis de remplacer le module, une réparation simple, et de faire contrôler la carte si le défaut revient.
Infos à retenir
- ⚠️ Un test de diagnostic strictement provisoire : shunter le verrou permet de valider la panne mais ne doit JAMAIS servir à faire une lessive.
- 🔌 Le danger mortel du court-circuit direct : ponter le fil de Neutre et la Phase alimentant la résistance CTP fait exploser la carte électronique.
- 🔍 Le pontage exclusif entre Ligne et Contact : seules les bornes Phase d’entrée (L) et retour d’information vers le moteur (C) doivent être reliées.
- 🌊 Le risque d’ouverture accidentelle et d’inondation : sans verrou mécanique, ouvrir le hublot en cours de cycle inonde votre pièce d’eau bouillante.
Comment fonctionne un verrou de sécurité de hublot à trois fils ?
Pour ne pas commettre d’erreur au multimètre, il est capital de comprendre ce que cache le boîtier en plastique fixé sur le châssis :
Une sécurité de hublot classique à trois connecteurs regroupe deux fonctions distinctes au sein du même boîtier :
- La résistance de chauffe interne (la pastille CTP) : lorsque vous lancez un programme, la carte électronique envoie une tension 230 Volts entre le Neutre (N) et la Phase (L) pour faire chauffer une minuscule pastille céramique. En chauffant, cette pastille déforme un bilame thermique métallique qui pousse un crochet pour verrouiller physiquement la gâche de la porte.
- L’interrupteur de contact sec (le retour d’information) : en basculant sous l’effet de la chaleur, ce même bilame ferme un contact électrique interne qui relie la Phase d’entrée (L) à la borne de Contact (C). Cette fermeture renvoie le courant vers le moteur et l’électrovanne, confirmant à la carte mère : « La porte est scellée, vous pouvez faire tourner le tambour et injecter l’eau ».
La sécurité repose donc sur un trio de fils : la Ligne (Phase d’alimentation), le Neutre (retour de la résistance thermique) et le Contact (départ de puissance vers les moteurs).
L’avertissement d’un dépanneur électroménager professionnel
« Shunter une sécurité de porte, c’est l’équivalent de tester une ampoule sur une pile. C’est un outil d’investigation formidable pour éliminer une piste en deux minutes à l’atelier sans attendre la pièce de rechange. Mais laisser ce shunt en place pour faire tourner son linge la semaine, c’est de l’inconscience pure. Si un jeune enfant tire sur la poignée du hublot pendant un essorage à 1 400 tours par minute ou lors d’un cycle à 90 °C, les dégâts corporels sont effroyables. On teste, on valide la panne, et on commande immédiatement un verrou neuf homologué. »

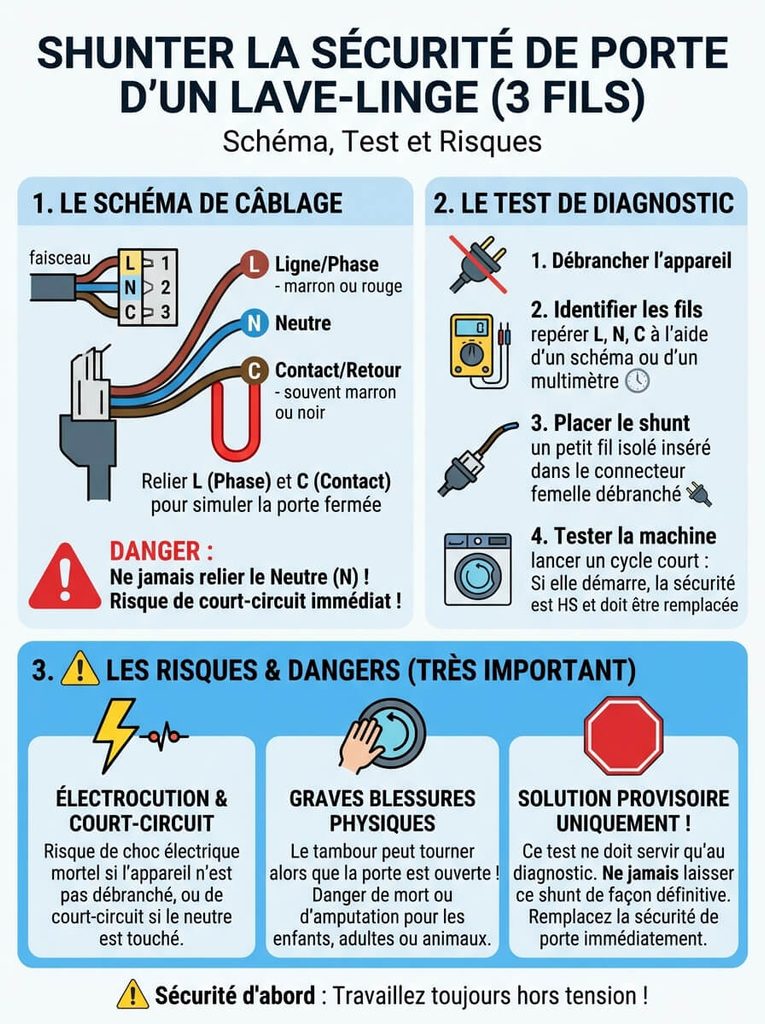

Schéma de câblage et repérage des bornes : le tableau des correspondances selon les marques

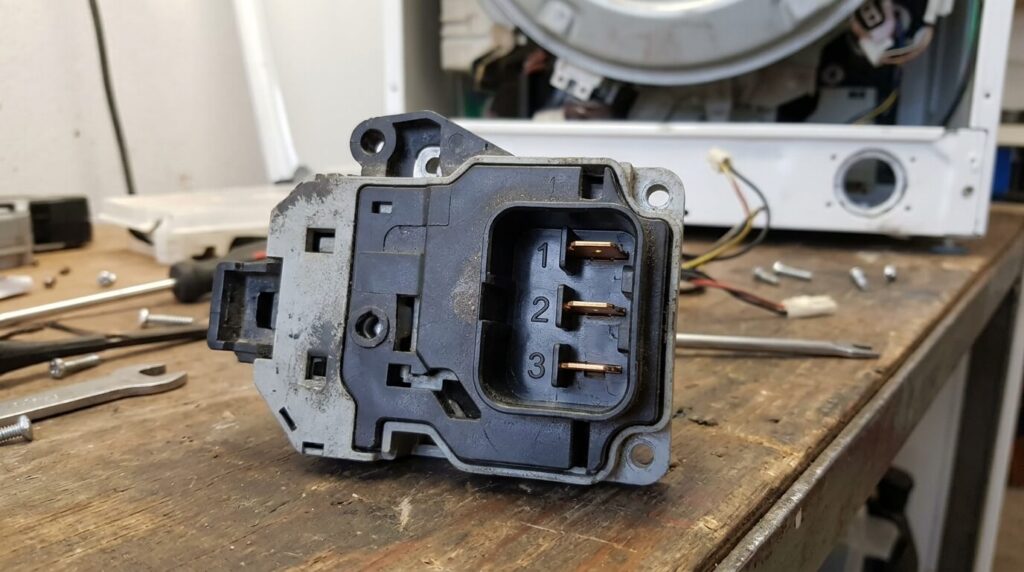

Avant d’insérer le moindre fil de cuivre, vous devez identifier le marquage gravé en relief sur le plastique de votre sécurité :
| Repérage gravé sur la pièce | Fonction électrique de la borne | Règle de pontage impérative |
|---|---|---|
| Borne L (ou borne 3 ou 1 selon fabricant) | Ligne (Phase 230 V permanente) provenant de la carte de puissance. | À RELIER avec la borne C (Contact) pour simuler la fermeture mécanique du hublot. |
| Borne C (ou borne 2 ou borne commune) | Contact / Common : retour de tension vers les organes moteurs du lave-linge. | À RELIER avec la borne L via un câble isolé rigide pour lancer le test. |
| Borne N (ou borne 1 ou borne Neutre) | Neutre direct alimentant uniquement la petite résistance chauffante CTP. | 🔴 NE JAMAIS TOUCHER NI RELIER : ponter cette borne avec L ou C crée un court-circuit 230 V explosif. |
Le bilan de ce schéma est formel : pour tromper la machine sans faire sauter les plombs, seules les deux bornes Phase et Contact (L et C) doivent être pontées ensemble, le fil de Neutre (N) restant obligatoirement isolé et laissé libre à l’écart.
La méthode étape par étape pour réaliser le test de shunt en toute sécurité
Pour valider que votre sécurité de porte est bien la seule responsable de la panne sans risquer d’électrocution :
- 1. Débranchez impérativement la prise secteur 230 V de la machine : coupez l’alimentation murale et fermez le robinet d’arrivée d’eau avant d’ouvrir la carcasse métallique.
- 2. Dégagez l’accès au verrou de porte : ouvrez le hublot, repérez le collier métallique à ressort qui maintient le soufflet en caoutchouc sur le pourtour avant ; écartez le ressort avec un tournevis plat, retroussez le joint vers l’intérieur du tambour, puis dévissez les deux vis Torx qui tiennent le boîtier sur la façade.
- 3. Extrayez le verrou et déconnectez la fiche à 3 fils : observez les symboles gravés à la loupe (L, N, C ou chiffres 1, 2, 3) pour repérer la Phase et le Contact. En cas de doute absolu, utilisez un multimètre en position ohmmètre sur la pièce déposée : les deux bornes qui affichent une résistance de plusieurs centaines d’ohms correspondent à la pastille chauffante (L et N).

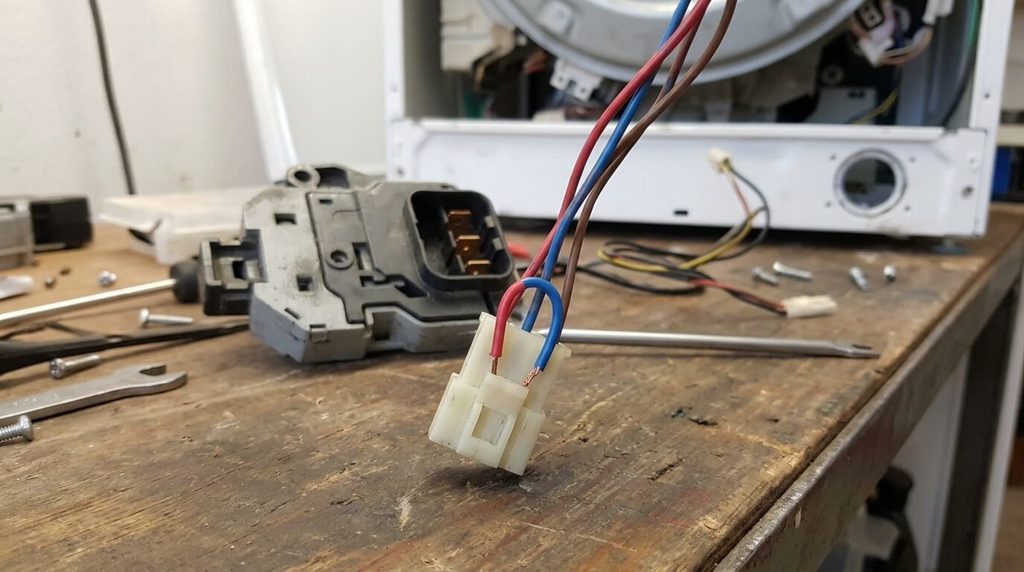

- 4. Fabriquez un cavalier de test isolé : prenez un fil de cuivre électrique rigide d’environ cinq centimètres (section 1,5 mm²), dénudez ses deux extrémités sur cinq millimètres, et enfoncez fermement ce pontage entre les alvéoles femelles correspondant à L et C de la prise volante. Isolez soigneusement le connecteur avec du ruban adhésif d’électricien (Chatterton).
- 5. Lancez un cycle court de test (essorage seul) : rebranchez la prise murale, fermez manuellement le hublot pour éviter les projections et appuyez sur départ : si le moteur se lance et que l’eau s’évacue immédiatement, la certitude est totale, votre sécurité de porte est morte et la carte électronique est saine.
Débranchez à nouveau l’appareil dès la validation du test et retirez le shunt avant d’installer la pièce neuve.
Les dangers graves de l’utilisation d’une machine avec sécurité shuntée
Passer outre cette sécurité mécanique de manière durable expose les usagers du foyer à des périls majeurs :
Le tambour d’un lave-linge en rotation à haute vitesse développe une énergie cinétique colossale. Si le verrou est shunté, rien n’empêche un animal ou un enfant curieux d’ouvrir la porte en plein essorage : l’inertie du tambour métallique ne s’arrête pas instantanément et provoque des fractures ouvertes ou des amputations de membres. De plus, lors d’un cycle à chaud, l’ouverture inopinée déverse instantanément des dizaines de litres d’eau brûlante chargée de lessive sur le sol, créant un risque immédiat d’électrisation par contact avec la prise électrique basse et un dégât des eaux destructeur pour votre logement.
Foire Aux Questions (FAQ)
💸 Combien coûte le remplacement d’un verrou de porte de lave-linge ?
Une sécurité de hublot standard d’origine (marques Rold, Bitron ou Metalflex) coûte généralement entre 15 € et 35 € sur les sites de vente de pièces détachées pour gros électroménager ; le remplacement se fait soi-même en moins de dix minutes avec un simple tournevis.
⏳ Pourquoi le hublot met-il deux minutes à s’ouvrir après la fin d’une lessive ?
Ce délai est entièrement mécanique : une fois le programme achevé, la carte électronique coupe le courant dans la pastille chauffante CTP ; il faut attendre environ une à deux minutes que le bilame métallique refroidisse et reprenne sa forme droite d’origine pour libérer le crochet de la porte.
🧼 Mon hublot refuse de s’ouvrir : comment le débloquer sans rien casser ?
Ouvrez la trappe du filtre de vidange située en bas de la façade : sur la plupart des marques (Bosch, Samsung, Whirlpool), vous y trouverez une petite languette plastique rouge ou noire munie d’un anneau ; tirez fermement cette tirette de secours vers le bas avec une pince pour déverrouiller manuellement le crochet de secours.
