Qu’il s’agisse d’un chantier de construction, de rénovation ou même d’opérations urbaines, le terme plan de récolement revient souvent lors de la phase finale des travaux. Ce document technique, bien que parfois sous-estimé, joue pourtant un rôle fondamental dans la sécurité et la conformité des installations souterraines comme les canalisations, les câbles électriques ou encore l’emplacement des ouvrages enterrés. Pour bien comprendre son utilité et ses spécificités, il est essentiel de plonger dans l’univers du plan de récolement appliqué aux réseaux enterrés.
Définition et objectifs principaux du plan de récolement
Le plan de récolement désigne une représentation précise et actualisée de l’ensemble des éléments posés, modifiés ou créés au cours d’un chantier, tout particulièrement sous terre. Il concerne non seulement les tracés, mais aussi toutes les caractéristiques dimensionnelles et techniques relatives aux réseaux enterrés. Son élaboration répond avant tout à la volonté de disposer d’une cartographie fiable immédiatement disponible après la fin des travaux.
La réalisation avec une entreprise de plan de récolement vise plusieurs buts essentiels. En premier lieu, il garantit la conformité des aménagements réalisés avec les plans initiaux déposés en mairie ou validés par les organismes compétents. Par ailleurs, il prévient de nombreux risques en matière de sécurité lors de futures interventions sur site, notamment grâce à une visibilité claire sur les emplacements précis des canalisations et câbles électriques. Sans ce document, les opérations ultérieures pourraient facilement endommager les infrastructures cachées, entraînant des conséquences potentiellement graves.
À quels types de travaux s’adresse un plan de récolement ?
La nécessité d’établir ce type de plan ne se limite pas aux grands projets d’envergure. Dès que des réseaux enterrés sont concernés par un ouvrage, quel qu’il soit, la création d’un plan de récolement devient incontournable. Cette exigence vaut aussi bien pour la pose de nouvelles conduites d’eau potable, de gaz, d’électricité que pour la rénovation ou l’extension d’un réseau existant.
En milieu urbain, chaque projet touchant au sous-sol requiert systématiquement ce relevé finalisé. Les petits lotissements, chantiers routiers, tranchées techniques ou simples raccordements doivent eux aussi intégrer cette démarche. Chaque intervention susceptible d’altérer l’emplacement des ouvrages réclame donc une mise à jour cartographique rigoureuse, permettant ainsi une gestion optimale du patrimoine communal ou privé.
Processus d’élaboration d’un plan de récolement complet
La composition de ce document technique respecte une méthodologie précise afin d’assurer sa qualité et son utilité future. L’intervention d’un professionnel, souvent un géomètre, reste quasi incontournable pour garantir la justesse des mesures prises et la cohérence globale du dossier produit.
Ce processus structuré permet d’obtenir un plan de récolement fiable, prêt à servir de référence lors de toute opération ultérieure sur les réseaux enterrés.
Levées topographiques et relevés sur site

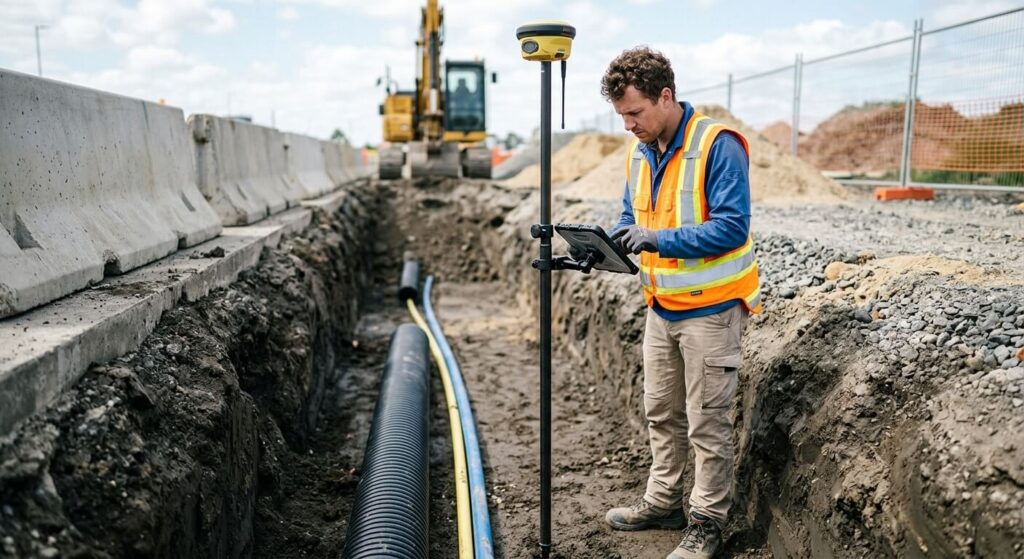

L’élaboration débute généralement par une phase de relevé sur site, dès la fin des travaux. Le géomètre procède alors à des levées topographiques grâce à un matériel spécialisé, enregistrant au centimètre près l’emplacement des canalisations, des câbles électriques et autres éléments constituant lesréseaux enterrés. Ces données représentent la base solide sur laquelle viendra s’appuyer toute la documentation technique associée.
Ce relevé constitue un pas essentiel pour rendre compte fidèlement de la réalité du terrain. Les moindres variations constatées par rapport aux plans d’exécution antérieurs doivent y être consignées : détours imprévus, ajouts, changement de profondeur… Rien n’est laissé au hasard, car chaque modification influence potentiellement la sécurité des futurs travaux.
Réalisation du document graphique et éléments à intégrer

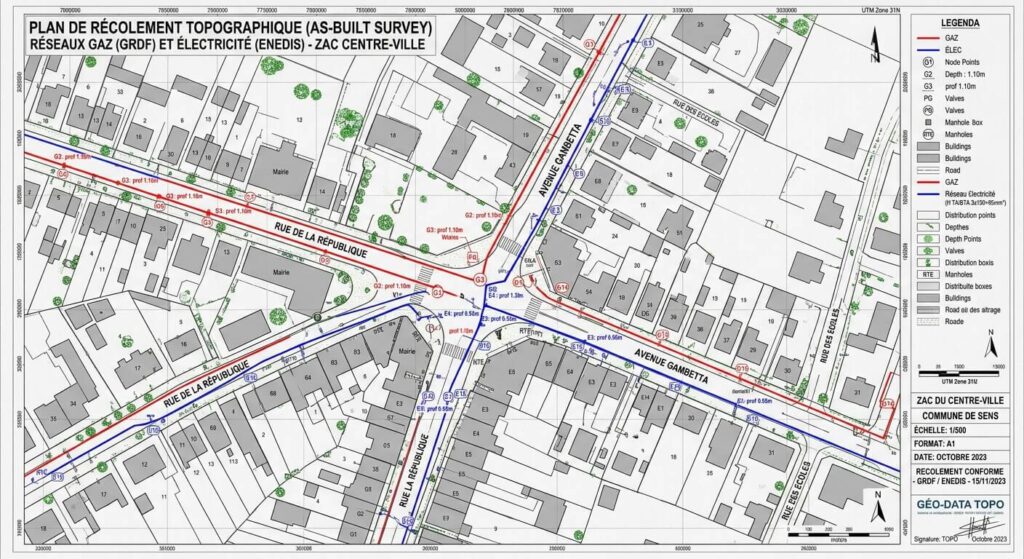

Une fois les données récoltées, vient l’étape de la réalisation du véritable plan de récolement. Celui-ci prend la forme d’un plan détaillé, souvent établi au format informatique via des logiciels de DAO (dessin assisté par ordinateur). Il fait apparaître de façon explicite :
- Le tracé exact de chaque canalisation, câble électrique ou gaine technique
- L’identification de chaque réseau (eau, gaz, électricité, télécommunications…)
- La profondeur et la position exacte des différents éléments sous la voirie
- L’intégration des ouvrages annexes tels que regards, vannes, chambres de tirage ou équipements spécifiques
- Toutes les références administratives utiles : numéros de permis, dates de début et fin des travaux, identification du maître d’ouvrage
Le plan graphique s’accompagne généralement d’une notice descriptive qui vient préciser certaines caractéristiques techniques, matériaux utilisés ou conditions particulières révélées lors du chantier.
Enjeux liés à la sécurité et à la conformité des réseaux enterrés
De multiples obligations légales encadrent aujourd’hui la production du plan de récolement, surtout lorsqu’il s’agit d’infrastructures sensibles. La sécurité représente un enjeu majeur lorsque l’on évoque des réseaux enterrés. Un mauvais emplacement ou une erreur de relevé peut entraîner des dommages matériels, voire humains, lors d’interventions ultérieures. Par conséquent, la fiabilité du plan limite fortement les risques liés aux endommagements accidentels lors de fouilles ou de travaux de maintenance.
Outre la protection des personnes, la conformité réglementaire impose la remise d’un plan validé à l’administration locale. Cela garantit également le respect strict des prescriptions urbanistiques et environnementales en vigueur. Si une anomalie est détectée – ou pire, si un sinistre survient –, ce document devient alors central dans la recherche de responsabilités et la résolution de conflits potentiels entre parties prenantes.
Rôle du géomètre dans l’établissement du plan de récolement
Le recours à un géomètre-expert n’est pas anodin. Ce spécialiste maîtrise parfaitement toutes les subtilités du relevé topographique et assure la validité des informations inscrites sur le plan de récolement. Il utilise un outillage fiable pour relever l’ensemble du parcours des réseaux enterrés, en tenant compte des écarts éventuels observés pendant les phases de pose.
La neutralité et l’indépendance du géomètre garantissent également la transparence du processus vis-à-vis des différents intervenants sur le chantier. De plus, son intervention permet au maître d’ouvrage de bénéficier d’un document technique reconnu officiellement, répondant à toutes les exigences fixées par la réglementation. Confier cette étape à un professionnel reconnu évite litiges et mauvaises surprises lors de futures interventions.
Exigences réglementaires et responsabilités juridiques
La loi oblige généralement la remise d’un plan de récolement au maître d’ouvrage, que le projet concerne le domaine public ou privé. Cette notion revêt une dimension contractuelle puisqu’elle conditionne parfois le paiement final du chantier ainsi que la réception des travaux.
Certaines normes nationales, comme celle dédiée à la détection et au référencement des réseaux enterrés, fixent des critères très précis quant à la précision attendue. Omettre d’établir ce document expose le propriétaire du chantier à des risques juridiques, voire à des sanctions, notamment en cas d’incident mettant en cause l’intégrité d’un réseau souterrain. La traçabilité offerte par ces documents apporte donc une double garantie : clarté administrative et réduction drastique des dangers imprévus.
